Détails sur le produit:
Conditions de paiement et expédition:
|
| Produit: | haut moteur de couple à vitesse réduite | Matériel: | Fer à fondre |
|---|---|---|---|
| Déplacement: | 165 ml/j | la vitesse: | 283 à 355 tr/min |
| Le couple: | 307-422 Nm | Produits: | 8.9-15.7 Kw |
| chute de pression: | 14 à 19 MPa | Les pièces de rechange: | SAE A montée |
| L'axe: | 25Arbre de 4 mm | La rotation: | CCW |
| Mettre en évidence: | Le moteur de la série TE de Parker,Le moteur de l'appareil doit être équipé d'un moteur électrique.,Moteur électrique à 2 boulons Parker |
||

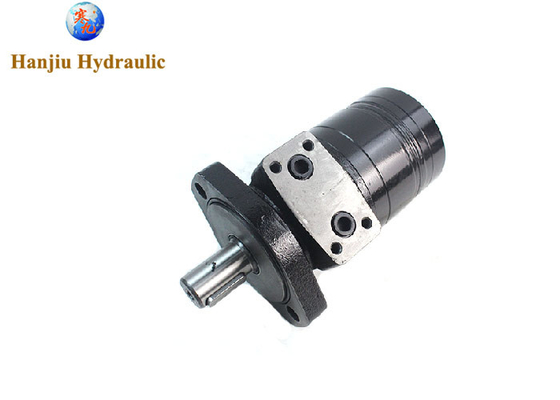

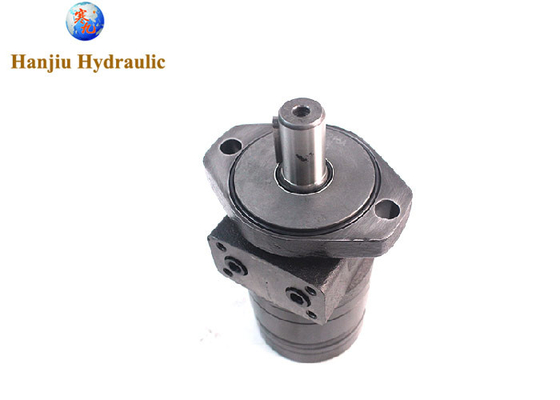

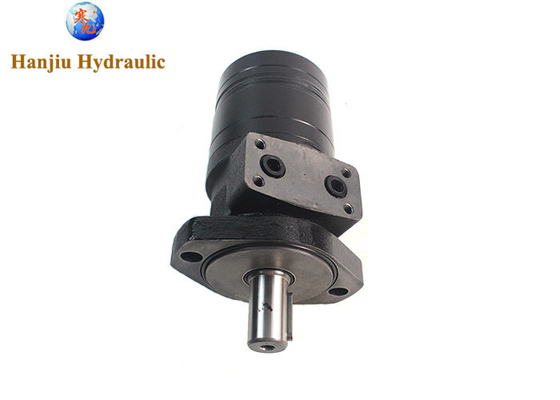

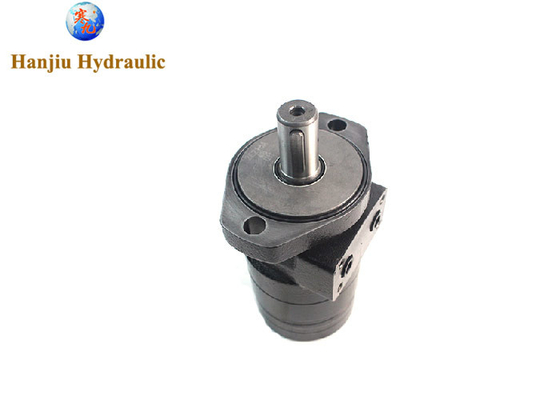

Moteur de la série Parker TE TE0165CN410AAAB, arbre de la bride à 2 boulons, clé parallèle SAE de 1"
Récapitulatif rapide:
Numéro de modèle: BME2-165-HM-A
Déplacement:165 ml/h
Vitesse, 283 à 355 tr/min
Le couple, 307-422 Nm
Puissance de sortie, 8,9-15,7 Kw
Réduction de la pression, 14 à 29 MPa
Partie de l'appareil
Axe à clef de 25,4 mm
Rotation, CCW
Caractéristiques, costume Parker TE0165CN410AAAB
Voici les détails techniques:
| Le type | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 230 | 250 | 295 | 315 | 375 | ||
| Le déplacement géométrique (cm3 /rev.) | 66.8 | 81.3 | 101.6 | 127 | 157.2 | 193.6 | 226 | 257 | 287.8 | 314.5 | 370 | |
| Velocité maximale (rpm) | Je ne sais pas. | 667 | 543 | 439 | 350 | 283 | 229 | 247 | 216 | 196 | 178 | 152 |
| int. | 842 | 689 | 553 | 441 | 355 | 289 | 328 | 287 | 254 | 235 | 199 | |
| Le couple maximal (N•m) | Je ne sais pas. | 126 | 157 | 191 | 245 | 307 | 382 | 378 | 381 | 393 | 448 | 439 |
| int. | 176 | 215 | 268 | 335 | 422 | 520 | 528 | 543 | 547 | 587 | 613 | |
| Puissance maximale (kW) | Je ne sais pas. | 8.3 | 8.8 | 7.9 | 8.9 | 8.9 | 9 | 9.9 | 9.3 | 8.7 | 8 | 7.6 |
| int. | 13.9 | 14.4 | 13.5 | 14.1 | 15.6 | 15.7 | 17.9 | 16.5 | 15.6 | 14.3 | 14 | |
| La chute de pression maximale (MPa) | Je ne sais pas. | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 11 | 10 | 10 | 9 |
| int. | 19 | 19 | 19 | 19 | 19 | 19 | 165 | 15.5 | 14.5 | 13.5 | 12.5 | |
| haut niveau | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 18 | 17 | 16 | 16 | |
| Débit maximal (L/min) | Je ne sais pas. | 45 | 45 | 45 | 45 | 45 | 45 | 57 | 57 | 57 | 57 | 57 |
| int. | 57 | 57 | 57 | 57 | 57 | 57 | 75 | 75 | 75 | 75 | 75 | |
Les cinq principales parties d'unsystème hydrauliquesont les suivants:
1Élément de puissance: Il s'agit du "cœur" du système hydraulique, se référant généralement à la pompe hydraulique.Sa fonction principale est de convertir l'énergie mécanique fournie par le moteur principal (comme le moteur électrique, moteur à combustion interne, etc.) dans l'énergie hydraulique du fluide de travail.
2Actuateur: Cette partie est principalement le moteur hydraulique, qui convertit l'énergie hydraulique du liquide de travail en énergie mécanique de la charge motrice.Les actionneurs courants sont les cylindres hydrauliques et les moteurs hydrauliques, qui sont utilisés pour obtenir un mouvement linéaire et un mouvement rotatif, respectivement.
3Components de commande: comprenant principalement diverses vannes de commande hydraulique, telles que des vannes de commande de pression, des vannes de commande de débit et des vannes de commande directionnelle.La fonction principale de ces vannes est de contrôler et de réguler la pression, le débit ou la direction du débit du fluide de travail pour satisfaire aux exigences de performance de transmission du système hydraulique.
4. composants auxiliaires: cette partie comprend le réservoir de carburant, le filtre à huile, le refroidisseur, le chauffage, l'accumulateur, le tuyau d'huile et le joint des tuyaux, l'anneau d'étanchéité, le joint de changement rapide, la soupape à bille haute pression, l'assemblage du tuyau,joints de mesure de pressionCes composants jouent un rôle auxiliaire et protecteur dans le système hydraulique, assurant le fonctionnement normal du système.
5- Médium de travail: huile hydraulique et émulsion. Ils sont non seulement des vecteurs d'énergie, mais aussi des vecteurs d'information pour la surveillance de l'état et le diagnostic des défauts des systèmes hydrauliques.Les huiles hydrauliques couramment utilisées comprennent les huiles minérales, les graisses animales et végétales et les émulsions.
Le principe de fonctionnement du système hydraulique est le suivant: la pompe hydraulique aspire le liquide du réservoir d'huile, envoie le liquide dans la vanne hydraulique par pression,la vanne hydraulique contrôle la direction du débit et la pression du liquide, puis envoie le liquide dans la bouteille hydraulique (ou moteur hydraulique),et le cylindre hydraulique (ou moteur hydraulique) convertit la pression du liquide en énergie mécanique pour effectuer le travail correspondantUne fois le travail terminé, le liquide est contrôlé par la vanne hydraulique pour retourner dans le réservoir hydraulique en préparation du prochain cycle de travail.
Systèmes hydrauliquesIl existe de nombreuses applications, notamment dans l'industrie de la défense, l'industrie des machines-outils, l'industrie métallurgique, l'industrie automobile, l'industrie textile et la construction navale.la technologie de transmission et de contrôle hydraulique a été largement utilisée dans les armes et l'équipement de la marine, forces terrestres et aériennes dans l'industrie de la défense nationale, broyeurs, machines de forage, fraiseuses et planeuses dans l'industrie des machines-outils,et véhicules tout-terrain hydrauliques et véhicules déchargeurs hydrauliques dans l'industrie automobile.
