Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | Hydraulic heavy disc Motor | Matériel: | Fer à fondre |
|---|---|---|---|
| Max.torque(N.m): | cont.1160 N.m/int.1625 N.m | Max.speed (T/MN): | le nombre de tours/minute est supérieur à 382 |
| Maximum de chute de pression: | contenant 20 Mpa/points 30 Mpa | Flux maximal: | contenant 150 l/min/points, 225 l/min |
| Mettre en évidence: | Moteur hydraulique 6K-390 eaton,612-1024 moteur hydraulique eaton,Moteur de forage à direction horizontale |
||

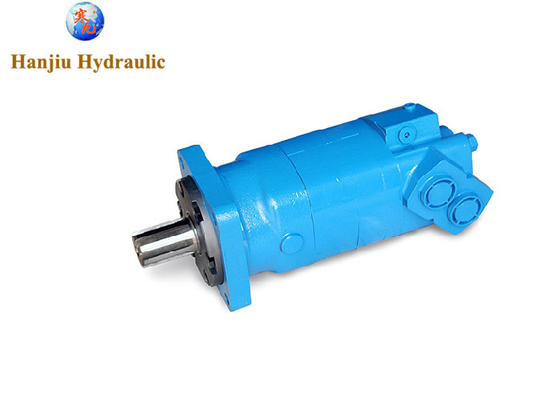

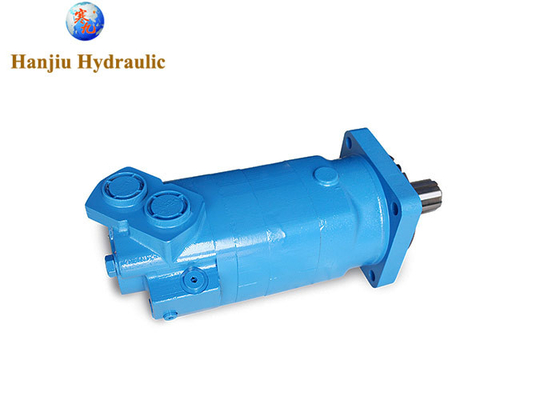

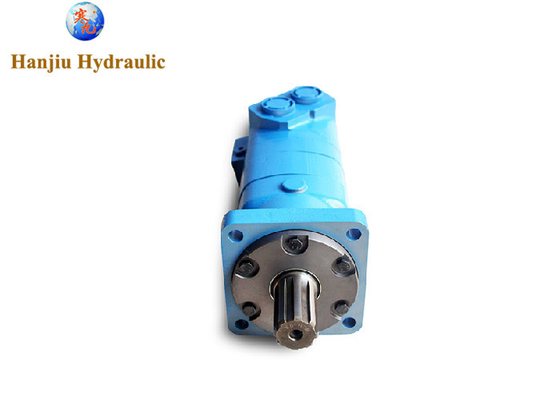

Détails du produit:
612 à 1024- Je suis désolée.
déplacement:391.3 cc
Arbre:Arbre à étrier8D-42X36X7; L = 77,2 ~ 79.6
les ports:M33X2;M14X1.5
Principales spécifications
| Le type |
|
BMK6 200 |
BMK6 250 |
BMK6 315 |
BMK6 400 |
BMK6 500 |
BMK6 630 |
BMK6 800 |
BMK6 1000 |
|
| Déplacement géométrique (cm3 / tour) |
195.6 | 246.1 | 311.6 | 391.3 | 490.8 | 623 | 802.4 | 981.6 | ||
| Velocité principale (rpm) |
Je ne sais pas. |
765 |
610 | 480 | 382 | 304 | 240 | 186 | 152 | |
| int. | 865 | 830 | 690 | 570 | 455 | 360 | 280 | 230 | ||
| Le couple maximal N.M. |
Je ne sais pas. |
565 | 710 | 920 | 1160 | 1445 | 1480 | 1580 | 1675 | |
| int. | 840 | 1080 | 1325 | 1625 | 1880 | 1890 | 1880 | 1860 | ||
| Perte de pression maximale (Mpa) | Je ne sais pas. | 20 | 20 | 20 | 20 | 20 | 17.5 | 14 | 14 | |
| int. | 30 | 30 | 30 | 30 | 27.5 | 22.5 | 15.5 | 14 | ||
| Poids (kg) | 26.3 | 26.8 | 27.3 | 28 | 28.8 | 29.6 | 30.5 | 32 | ||

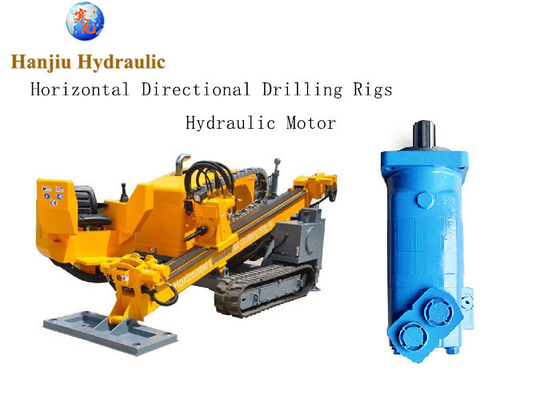

Composants hydrauliques dans les plateformes de forage directionnel horizontal (HDD)
Le forage directionnel horizontal (HDD) est un processus complexe qui repose fortement sur des systèmes hydrauliques pour effectuer diverses fonctions. Voici une ventilation des principaux composants hydrauliques impliqués
Composants hydrauliques de base
Unité de puissance hydraulique (HPU) Le cœur du système, fournissant la puissance hydraulique nécessaire. Il consiste généralement en un moteur diesel ou un moteur électrique entraînant une pompe hydraulique.
Les pompes à piston sont couramment utilisées en raison de leurs capacités et de leur efficacité à haute pression.
Cylindres hydrauliques Utilisés pour diverses fonctions telles que l'extension et la rétraction de la tige de forage, le contrôle de la pompe à boue et le fonctionnement du chargeur de tuyaux.
Les moteurs hydrauliques alimentent la rotation de la tête de forage ou des pompes à boue.
Les soupapes hydrauliques contrôlent le débit et la direction du fluide hydraulique vers différents composants.
Les accumulateurs hydrauliques stockent l'énergie hydraulique pour amortir les pics de pression et fournir une alimentation d'urgence.
L'huile hydraulique Le milieu fluide qui transmet l'énergie à travers le système.
Filtres hydrauliques Éliminer les contaminants de l'huile hydraulique pour protéger les composants.
Les tuyaux et raccords hydrauliques relient les différents composants du système hydraulique.
Applications spécifiques des composants hydrauliques
Les cylindres hydrauliques PushPull contrôlent l'extension et la rétraction de la tige de forage.
Pompe à boue Les moteurs hydrauliques alimentent les pompes à boue pour faire circuler le fluide de forage.
Chargeur de tuyaux Les cylindres hydrauliques et les moteurs actionnent le chargeur de tuyaux pour la manutention des tuyaux de forage.
Système de direction Les cylindres ou moteurs hydrauliques contrôlent le mécanisme de direction pour guider la tête de forage.
Les défis de l'hydraulique des disques durs
Conditions de fonctionnement difficiles Les plateformes de forage sont exposées à la boue, à la saleté et à des pressions extrêmes.
Exigences en matière de haute pression Les systèmes hydrauliques doivent résister à des pressions élevées générées lors du forage.
Fiabilité Les temps d'arrêt des équipements peuvent être coûteux, les composants doivent donc être fiables.
Maintenance L'entretien régulier est essentiel pour prévenir les pannes et assurer des performances optimales.
composants hydrauliques d'une plateforme de forage directionnel horizontal
Voulez-vous vous concentrer sur un composant ou un aspect spécifique des systèmes hydrauliques HDD
Je peux vous fournir des informations plus détaillées ou des conseils de dépannage
