Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | moteurs orbitaux hydrauliques | Déplacement: | 80cc, 100cc, 125cc et 160cc |
|---|---|---|---|
| Applications: | camion à ordures | Matériel: | Fer à fondre |
| Type de soupape: | P80 | Débit max.: | cont 60/int.75 L/min |
| Mettre en évidence: | La valeur de l'écartement est déterminée par le paramètre suivant:,Valve à monobloc BMR,Système hydraulique monobloc de soupape de camion poubelle |
||

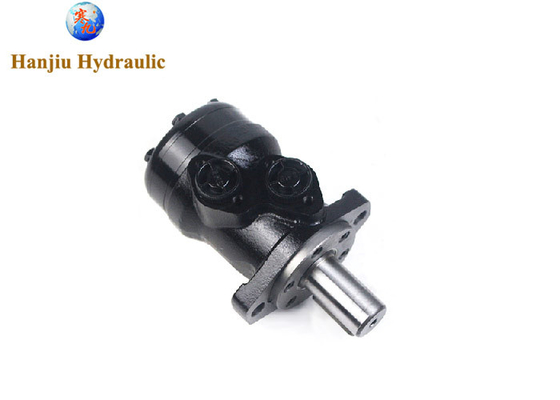

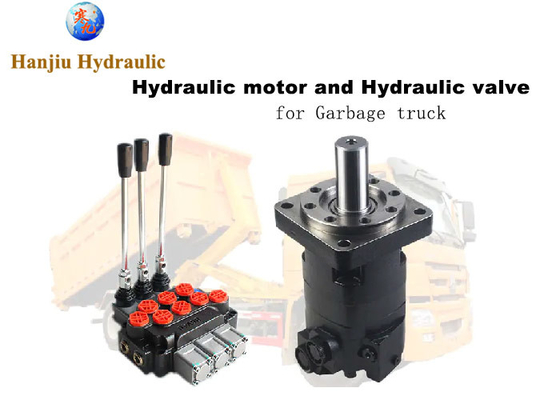

Hanjiu technologie fournit des moteurs hydrauliques d'orbite et des vannes hydrauliques pour camions à ordures
le type de moteur d'entraînement est le moteur de série BMR, le moteur de série BMSY
une capacité d'enregistrement d'un maximum de 10 kVA,
la pression est de 20 à 25 MPa
Type de moteur
BMR160:
cylindrée: 160 cc
la ligne de démarcation est la ligne de démarcation de la ligne de démarcation.
évier: évier de 25 mm
les ports: G1/2

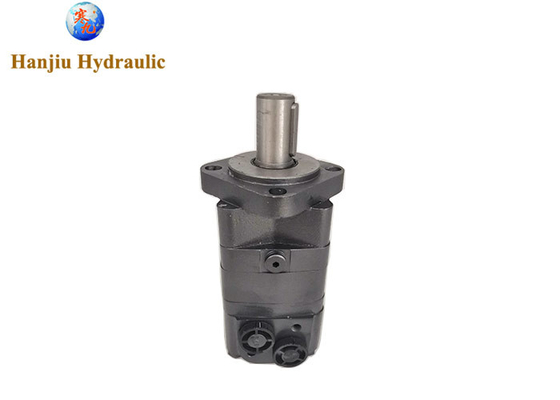

BMSY200:
cylindrée:200cc
L'écartement est de 4 boulons
Arbre: arbre à clé 32 mm
Ports:G1/2

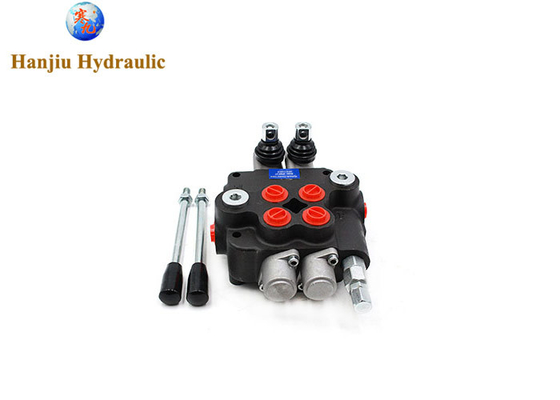

Ventilateur hydraulique
type: 2P80
débit: 80 litres
pression: 200 bar
Type de contrôle:contrôle de freinage
Principales spécifications:
Données techniques pour les BMR à 25 et 1 pouces et 1 pouce en arbre à filetage et 28,56 à arbre conique:
| Le type | RBM Résultats de l'analyse 36 |
RBM Résultats de l'analyse 50 |
RBM Résultats de l'analyse 80 |
RBM Résultats de l'analyse 100 |
RBM Résultats de l'analyse 125 |
RBM Résultats de l'analyse 160 |
RBM Résultats de l'analyse 200 |
RBM Résultats de l'analyse 250 |
RBM Résultats de l'analyse 315 |
RBM Résultats de l'analyse 375 |
|
| Le déplacement géométrique (cm3/rev.) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| Velocité maximale (rpm) | Je ne sais pas. | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| int. | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| Le couple maximal (N·m) | Je ne sais pas. | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| int. | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| le pic | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| Puissance maximale (kW) | Je ne sais pas. | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| int. | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| La chute de pression maximale (MPa) | Je ne sais pas. | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| int. | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| le pic | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| Débit maximal (L/min) | Je ne sais pas. | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Poids (kg) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 | |
Components hydrauliques dans les camions poubelle à crochet
Les systèmes hydrauliques sont essentiels au bon fonctionnement des camions à main crochée, car ils permettent de soulever, d'incliner et de charger les conteneurs à ordures.
Composants hydrauliques clés
La pompe hydraulique convertit l'énergie mécanique en énergie hydraulique.
Cylindres hydrauliques Ils génèrent la force nécessaire pour soulever, incliner et verrouiller le bras du crochet.
Le cylindre de bras d'hameçon soulève et abaisse le bras d'hameçon.
Tilt cylindre incline le châssis du camion pour le déchargement.
Cylindre de verrouillage Fixe le conteneur à ordures au bras du crochet.
Les soupapes hydrauliques contrôlent le débit et la direction de l'huile hydraulique.
Les accumulateurs hydrauliques stockent l'énergie hydraulique pour amortir les pics de pression et fournir une alimentation d'urgence.
L'huile hydraulique Le milieu fluide qui transmet l'énergie à travers le système.
Filtres hydrauliques Éliminer les contaminants de l'huile hydraulique pour protéger les composants.
Les tuyaux et raccords hydrauliques relient les différents composants du système hydraulique.
Comment fonctionne le système
Le cylindre du bras de crochet s'étend, soulevant le bras de crochet pour engager le conteneur.
Inclinaison du camion Le cylindre incliné incline le châssis du camion pour faciliter le chargement et le déchargement.
Blocage du conteneur Le cylindre de verrouillage fixe le conteneur au bras du crochet pendant le transport.
Déchargement du conteneur Le cylindre du bras de crochet abaisse le bras de crochet, libérant le conteneur.
Les défis de l'hydraulique des camions-poubelles
Conditions de fonctionnement difficiles Exposition à la saleté, aux débris et à des conditions météorologiques variables.
Charges lourdes Les composants doivent être robustes pour supporter le poids des conteneurs à ordures.
Fonctionnement fréquent Le système hydraulique subit des cycles fréquents, ce qui exige une durabilité.
Maintenance Les inspections régulières et les changements de liquide sont essentiels pour prévenir les pannes.
composants hydrauliques dans un camion poubelle à crochet
Voulez-vous vous concentrer sur un composant ou un aspect spécifique de hydraulique camion poubelle crochet-bras
Je peux vous fournir des informations plus détaillées ou des conseils de dépannage.
