Détails sur le produit:
Conditions de paiement et expédition:
|
| Le type: | haut moteur de couple à vitesse réduite | Matériel: | Fer moulé |
|---|---|---|---|
| Déplacement: | 315ml/tr | Les pièces de rechange: | 2 Boulons SAE B Flange |
| Taille du port: | Ports de collecteurs | Ligne de drain: | 7/16-20UNF |
| Vitesse: | 246 à 365 tr/min | Le couple: | 765 à 885 nm |
| Mettre en évidence: | 1041214006 Moteur hydraulique,104-1214 Moteur hydraulique,Moteur hydraulique Eaton Char-Lynn 2000 |
||

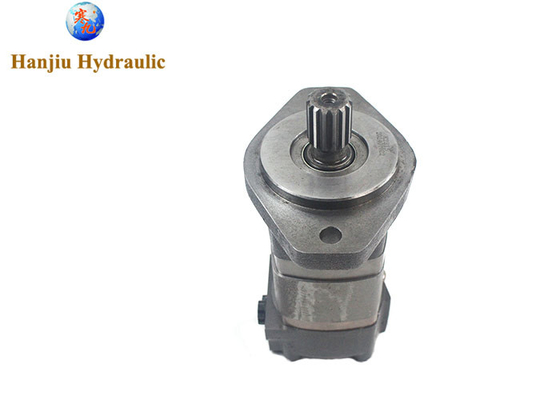

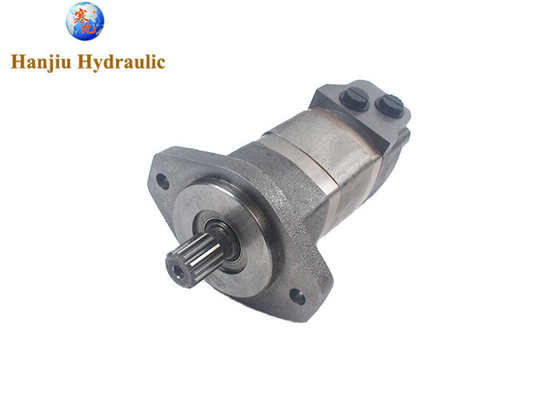

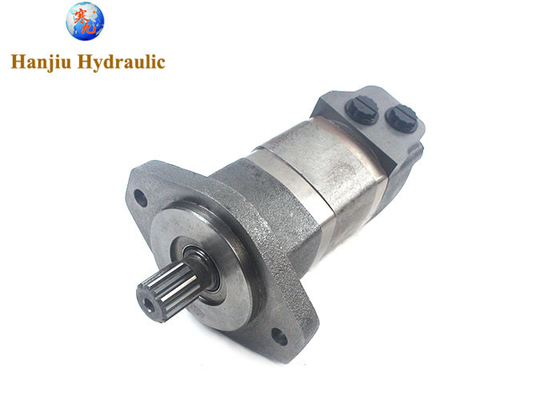

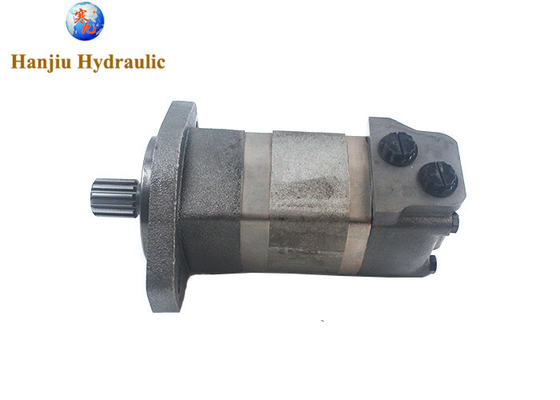

104-1214-006 1041214006 104-1214 Moteur hydraulique compatible avec la série 2000 d'Eaton Char-Lynn
Récapitulatif rapide:
Numéro de modèle:BMK2-315 = 104-1214-006
| déplacement | 315 ml/j |
| la vitesse | 246-365 tours par minute |
| le couple | 765 à 885 nm |
| montage |
2 Boulons SAE B Flange
|
| échafaud | Arbre à fourche à 14 dents |
Principales spécifications:
| Principales spécifications: | |||||||||||
| Le type | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 475 | ||
| Déplacement géométrique (cm3 / tour) |
65 | 80 | 100.9 | 129.8 | 156.8 | 193.4 | 242.5 | 304.3 | 390.8 | 485 | |
| Velocité maximale (rpm) | Je ne sais pas. | 835 | 800 | 742 | 576 | 477 | 385 | 308 | 246 | 191 | 153 |
| int. | 990 | 980 | 924 | 720 | 713 | 577 | 462 | 365 | 287 | 230 | |
| Le couple maximal (N·m) | Je ne sais pas. | 185 | 235 | 295 | 385 | 455 | 540 | 660 | 765 | 775 | 845 |
| int. | 245 | 345 | 445 | 560 | 570 | 665 | 820 | 885 | 925 | 930 | |
| La chute de pression maximale (MPa) | Je ne sais pas. | 20.5 | 21 | 21 | 21 | 20.5 | 20.5 | 20.5 | 21 | 15.5 | 12 |
| int. | 27.5 | 31 | 31 | 31 | 26 | 26 | 26 | 24 | 17 | 14 | |
| haut niveau | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 20.5 | 17 | |
| Débit maximal (L/min) | Je ne sais pas. | 55 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int. | 65 | 80 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| Poids (kg) | 9.2 | 9.4 | 9.7 | 10 | 10.2 | 10.5 | 11 | 11.5 | 12 | 12.4 | |
| * Pression continue: valeur maximale du moteur en fonctionnement continu. | |||||||||||
| * Pression intermittente: valeur maximale du moteur en fonctionnement en 6 secondes par minute. | |||||||||||
| * Pression maximale: valeur maximale du moteur en fonctionnement en 0,6 seconde par minute. | |||||||||||
Plus de moteur BMK2, BMK2- Moteur orbital (découpage 65 ¢ 500 CC) disponible:
1. Types
Les types de moteurs hydrauliques à couple élevé à basse vitesse sont relativement riches, et peuvent être divisés en: moteur hydraulique à piston radiale, moteur hydraulique à engrenage à vilebrequin, moteur hydraulique à rotor,moteur hydraulique à cylindre à pendule et moteur hydraulique cycloïde, etc..
2Caractéristiques et avantages
(1) Fonction basse vitesse: pas besoin d'augmenter le dispositif de décélération et peut réaliser une régulation de vitesse sans pas.
(2) couple élevé: fournir un couple complet, démarrer sans limitation de temps et de fréquence, particulièrement adapté aux conditions de redémarrage à pleine charge.
(3) Résistance aux chocs: fonctionnement continu fiable et à long terme et longue durée de vie dans des environnements et des conditions de travail difficiles.
(4) Facile à installer et pratiquement sans entretien: directement sur l'arbre entraîné, fiabilité élevée, économie d'espace
(5) Excellente maniabilité: positionnement précis, rotation lente mais réponse rapide et fluide à l'accélération et au freinage.
(6) Fonction parfaite: lorsqu'il utilise deux moteurs hydrauliques ou plus, il fournit une fonction de répartition de charge ou une fonction de synchronisation parfaite.
3Précautions à prendre pour l' installation
(1) Un montage raisonnable et efficace du moteur est une condition préalable à la prolongation de la durée de vie du moteur.les vis placées au-dessus des pièces mécaniques ont certaines exigences de coupleEn fonction des spécifications des vis et des matériaux utilisés pour l'installation, la taille du couple est également différente.Vous devez utiliser une clé angulaire., afin d'assurer que l'étanchéité de chaque vis est égale, un couple trop élevé provoquera une fatigue des vis métalliques, ce qui réduira leur durée de vie,Un couple trop faible rendra les vis faciles à desserrer., et finalement des accidents se produiront.
(2) Lors de l'installation, il est nécessaire de nettoyer la surface des joints du bras moteur et du bras de couple et d'appliquer du lubrifiant avant l'installation.installer les instructions pour une installation raisonnable.
