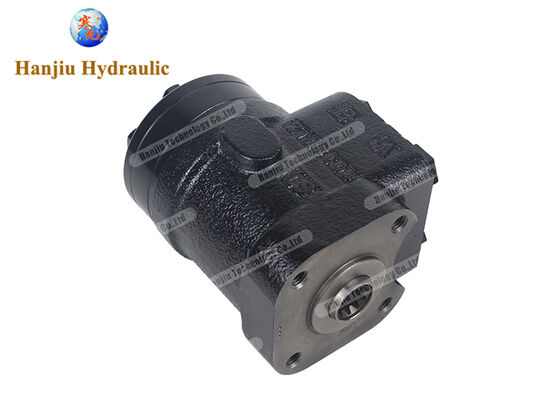

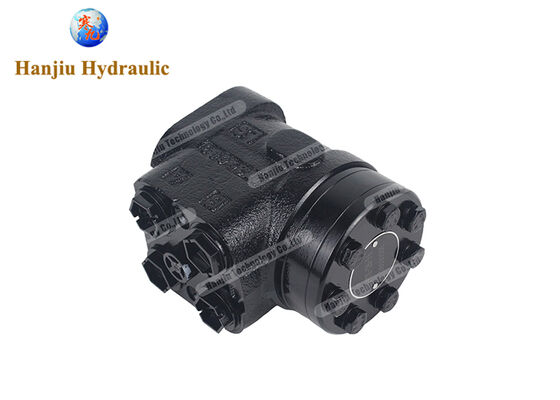

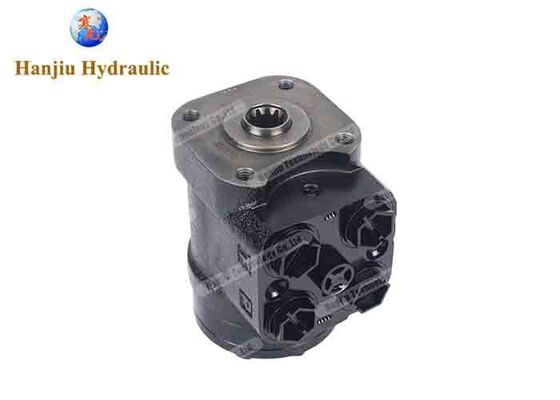

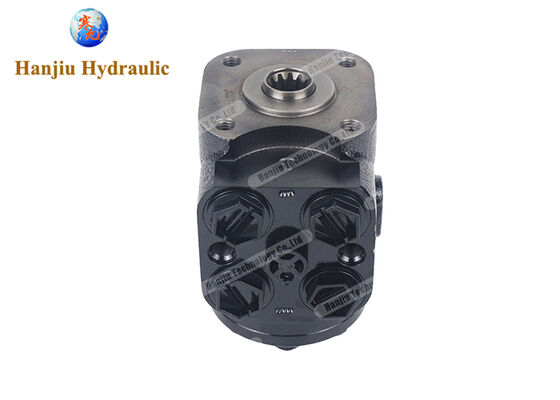

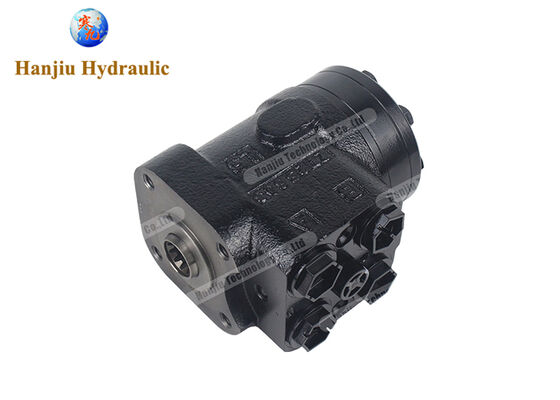

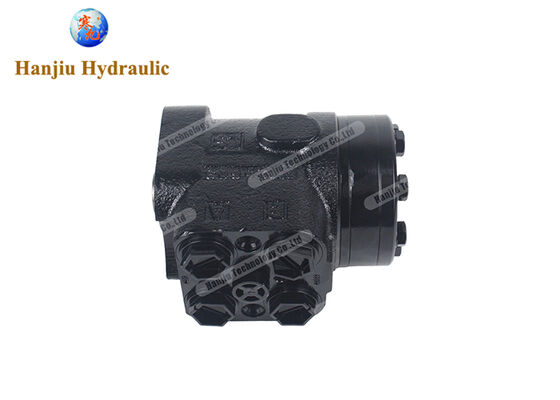

Système de direction hydraulique entièrement proportionnel à détection de charge série 101S – Le remplacement idéal pour OSPC

Système de direction entièrement hydraulique détectant la charge de la série 101S Un remplacement idéal pour OSPC

Le101SLe système de direction entièrement hydraulique à détection de charge de la série est une solution de contrôle de direction rentable pour les machines agricoles, les machines de construction et les véhicules spéciaux.Fonctionnellement entièrement compatible avec leRésultats de l'enquêteCette série est un remplacement idéal pour les systèmes de direction OSPC.Il est largement utilisé dans les systèmes de commande de direction de véhicules lourds à basse vitesse tels que les tracteurs, chargeurs, chariots élévateurs, moissonneuses-batteuses, rouleaux routiers, machines maritimes, machines forestières et machines d'entretien routier.

Le principal déplacement du produit varie de50 ml/j à 400 ml/j, avec une pression d'entrée maximale de 17,5 MPa, une contre-pression continue maximale de 2,5 MPa et un couple de direction manuel ≤ 130 N·m. Il offre plusieurs modes fonctionnels,y compris ON (open-core non réactif), CN (non réactif à cœur fermé), OR (réactif à cœur ouvert) et LS (détection de charge), pour répondre aux exigences de configuration de différents systèmes hydrauliques.

I. Utilisation correcte des unités de direction 101S

1. Points d'installation

Avant l'installation, confirmer que les spécifications du produit correspondent au système principal, y compris le déplacement, la méthode de connexion et la configuration de la vanne.serrer les boulons de raccordement à la valeur de couple spécifiée et appliquer un adhésif de verrouillage approprié pour éviter le relâchement dû aux vibrations. Si la position du bras de balançoire doit être ajustée pendant l'installation, retirez d'abord la vis de réglage du limitateur de direction correspondant sur le train de direction.réinstallation avec un couple de 12±3 N·m. Tout au long de l'opération, éviter strictement d'introduire des objets étrangers dans le train de direction. Avant de connecter les lignes hydrauliques, assurez-vous que le pipeline est propre et exempt d'impuretés,et que la viscosité de l'huile satisfait aux exigences du système.

2. Configuration du système

L'engrenage de direction de la série 101S peut être utilisé avec une pompe à déplacement fixe, une pompe à plusieurs déplacements à pression constante,ou une pompe de détection de charge (une pompe variable avec compensation combinée de débit et de pression) pour former différentes configurations de systèmes de direction hydraulique de détection de chargeLes modèles montés sur plaque (p. ex. 101S-5, 101S-5L, 101S-5E) peuvent être utilisés avec des vannes prioritaires de type PVF* via une connexion montée sur plaque; les modèles montés sur tuyau (p. ex.101S-5T) doit être utilisé avec des vannes de priorité de type DYXL ou YXL via une connexion en tuyauPendant l'installation, veuillez suivre strictement les dessins du produit et les instructions de connexion des tuyaux.

3Précautions de fonctionnement

Lorsque le volant est tourné, le noyau de la vanne tourne sous un petit angle, le ressort est pressé vers le bas, ce qui provoque la rotation du manche de la vanne.en connectant ainsi le circuit d'huileL'arbre de liaison entraîne le rotor du stator à tourner, délivrant de l'huile hydraulique proportionnelle à l'angle du volant vers la vanne d'amplification du débit.le ressort provoque le manchon de la vanne et le noyau de la vanne à retourner automatiquement au centreAvant de démarrer le système, vérifiez le niveau d'huile et vidangez les tuyaux pour éviter que l'air ne pénètre et ne provoque un retard ou une instabilité de la direction.

II. Problèmes communs Méthodes de dépannage et de réparation

1- La direction est lourde.

Causes possibles: huile ou air hydraulique insuffisants dans le système hydraulique; filtre de réservoir obstrué; soupape de régulation de pompe à huile défectueuse;anneau d'étanchéité du piston ou du corps de la vanne, anneau d'étanchéité radiale, rainure, anneau d'étanchéité du centre; dégagement excessif de la vanne ou fermeture incorrecte.

Étapes pour résoudre les problèmes: Vérifiez le niveau d'huile et ajoutez de l'huile → Nettoyez le filtre → Éliminez l'air → Vérifiez la pompe à huile et les joints.

2Fuites d'huile dans les joints du volant

Les points de fuite d'huile courants comprennent les joints entre le corps de la vanne, le diaphragme, le stator et le rotor, ainsi que le journal ou le joint de soulagement de la vanne.

Méthodes de réparation: Pour les fuites d'huile dans les joints, remplacer le joint, nettoyer les joints ou serrer les boulons; pour les journals endommagés ou les joints de soulagement, remplacer directement les joints correspondants.

3. Direction non réactive ou direction assistée instable

Causes possibles: Air dans le système hydraulique; pièces usées du train de direction interne provoquant une augmentation de l'espace libre; système hydraulique de signal LS bloqué ou signal de pression anormale.

Étapes pour résoudre les problèmes: Air d'échappement → Nettoyer le circuit d'huile → Vérifiez si le signal de pression du port d'huile LS est normal → Si l'usure interne est sévère, démonter et réparer ou remplacer le train de direction.

4Conseils d'entretien

Après démontage et nettoyage, vérifiez l'usure et les dommages des engrenages et du support, ainsi que les fissures du boîtier.Il est recommandé de vérifier simultanément le roulement de pousséeSi des dommages, des bosses, de la rouille ou des fissures sont trouvés, les remplacer immédiatement.il est recommandé de remplacer l'ensemble du dispositif de direction pour assurer la sécurité du système.

III. Avantages du produit principalement pour les revendeurs

1Completement comparable aux marques internationales, remplacement sans souci

La série 101S a la même apparence, la même structure interne et les mêmes paramètres de performance que la série OSPC**LS, et peut remplacer directement les produits de série traditionnels tels que:OSPC, M+S HKUS et Eaton 401.Les concessionnaires n'ont pas besoin d'ajuster leurs solutions existantes; le remplacement est pratique et est largement accepté par les clients.

2. Conception hautement intégrée, rentabilité de premier plan

Cette série intègre la soupape de sécurité, la soupape de surcharge bidirectionnelle, la soupape de remplissage bidirectionnelle et la soupape de freinage d'entrée, toutes dans le boîtier du train de direction,éliminant le besoin de blocs de soupapes de raccordement supplémentaires. Cela rend l'utilisation plus pratique et les dimensions de connexion conformes aux normes internationales.et un taux d'échec inférieur.

3. Configurations fonctionnelles multiples, large couverture

Le produit offre quatre modes: ON (open-core no response), CN (closed-core no response), OR (open-core response) et LS (load sensing).il peut s'adapter à divers scénarios d'application, des machines agricoles légères aux machines de construction lourdes. La distribution d'un modèle peut desservir plusieurs segments de marché, ce qui se traduit par une efficacité élevée du roulement des stocks.

4Chaîne d'approvisionnement stable, délai de livraison contrôlable

En tant qu'usine de fabrication de source, nous disposons d'une capacité de production stable et d'un système de contrôle de qualité complet.éliminer les inquiétudes liées aux pénuries de stocks et aux perturbations de l'approvisionnement.

5Réponse rapide après-vente et marge de profit élevée

Comparés aux longs cycles après-vente des marques européennes et américaines, nous offrons une réponse rapide et une fourniture rapide de pièces, aidant les distributeurs à réduire les coûts de maintenance après-vente.Un système de prix départ usine raisonnable garantit aux distributeurs de larges marges bénéficiaires.

Quels problèmes puis-je résoudre pour vous?

Pour les distributeursVous aider à ouvrir rapidement le marché

La série 101S remplace parfaitement la série OSPC. Vos ressources de clients OSPC existantes peuvent être directement converties, sans avoir besoin d'acquérir de nouveaux clients.prix compétitifs, et une réponse post-vente en temps opportun, vous aidant à améliorer la satisfaction des clients et les taux de rachat.

Pour les fabricants OEMVous aider à optimiser votre chaîne logistique

Vous avez besoin de composants hydrauliques de base avec des performances fiables, des paramètres cohérents et des délais de livraison stables.La série 101S est entièrement conforme aux dimensions de connexion standard internationales et peut remplacer directement la configuration OSPC originale sans modifier la conception de l'unité principaleNous soutenons la personnalisation basée sur les dessins fournis; tout, de la position des trous de montage aux types de port d'huile, peut être ajusté au besoin,vous aider à réduire les coûts d'approvisionnement et à optimiser la disposition de votre chaîne d'approvisionnement.

Pour les prestataires de services de réparationFaire des réparations plus efficaces

Les plus grandes craintes sur le marché de la réparation sont l'indisponibilité des pièces, les prix opaques et les longs délais de livraison.Nous avons une gamme complète de spécifications de déplacement et de configurations de vannesDes pièces standard aux ensembles de vannes sur mesure, nous offrons un guichet unique,Réduire considérablement le temps d'attente et améliorer la réputation de votre service.

Bienvenue à acheter chez nous en Chine

Nous sommes un fabricant professionnel d'engins de direction hydrauliques situé à Shijiazhuang, province du Hebei, en Chine.nos produits sont certifiés SGS/BVNous fournissons de multiples séries d'engrenages de direction entièrement hydrauliques,Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient transmises à l'autorité compétente.Nous pouvons également nous engager àProduit d'originecommandes sur mesure.

En choisissant de vous procurer directement de notre usine en Chine, vous obtiendrez: des prix d'usine compétitifs, un soutien technique professionnel et une garantie d'approvisionnement stable.Nos produits sont exportés vers de nombreux pays et régions du monde entier, et sont largement utilisés dans les machines agricoles, les machines de construction, les machines maritimes, les machines forestières et d'autres domaines, bénéficiant d'un haut niveau de confiance des clients.

Nous souhaitons la bienvenue aux distributeurs mondiaux, aux fabricants OEM et aux fournisseurs de services pour visiter notre usine en Chine pour discuter de coopération.ou achats en vrac, nous vous servirons avec une attitude professionnelle et des produits de haute qualité.

Contactez-nous dès maintenant pour obtenir notre catalogue de produits et notre devis!

Pour les dernières spécifications et devis, veuillez contacter notre personnel de vente directement pour obtenir le manuel officiel du produit et les conditions commerciales.
