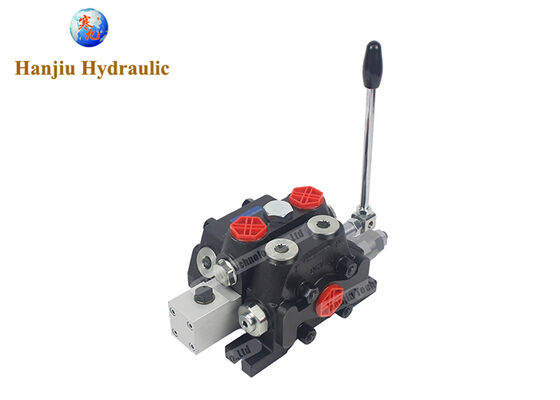

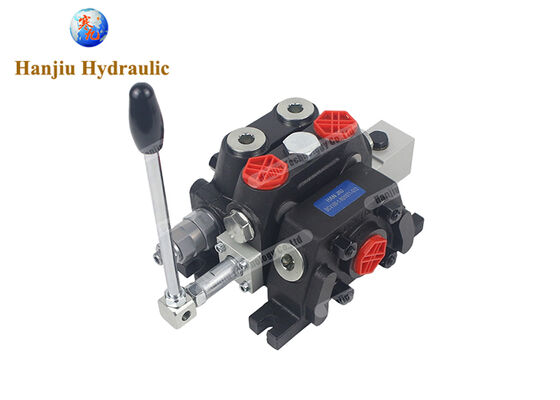

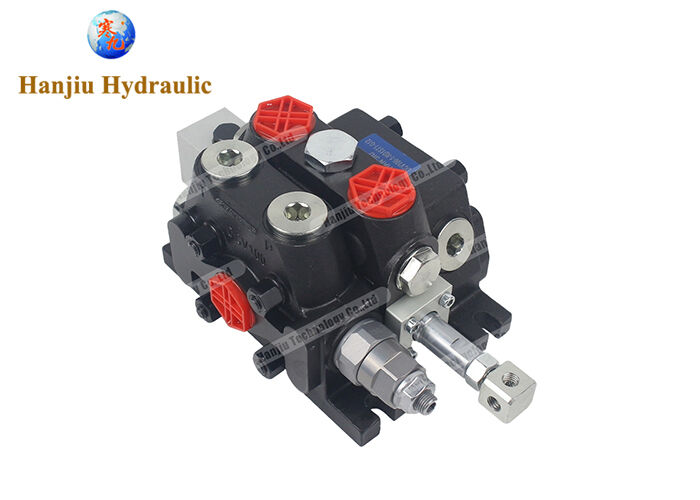

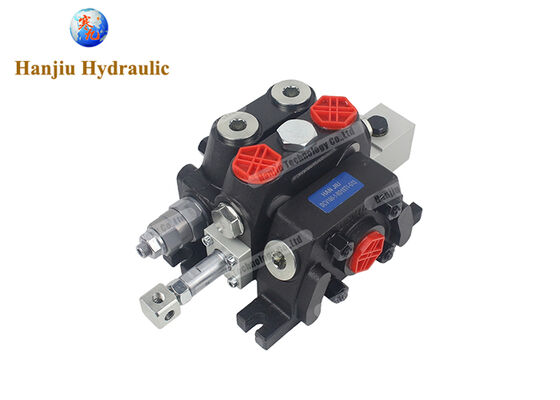

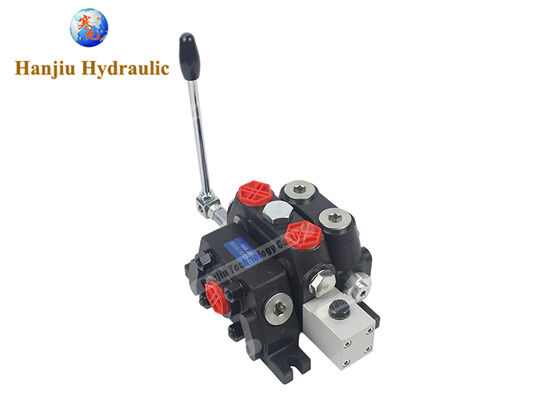

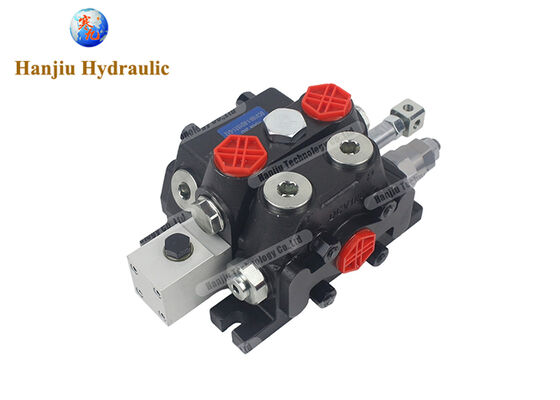

Ventilateur de commande directionnelle 20-200L, 100 - 350 BAR

Ventilateur de commande directionnelle 20-200L, 100 - 350 BAR

Ventilateurs de commande directionnelle hydraulique Compatibles avec Walvoil, Hydrocontrol, Badestnost et autres marques européennes et américaines

Nous sommes un fabricant professionnel de vannes de contrôle directionnel hydraulique en Chine. Nos produits couvrent diverses méthodes de contrôle, y compris manuel, électrique, pneumatique, électro-hydraulique,électroélectriqueLes débits varient de 20 à 200 L/min et les pressions peuvent atteindre 315 bar.

Nos soupapes hydrauliques peuvent remplacer ou correspondre complètement aux grandes marques italiennes et européennes telles queLe vautour,Contrôle hydraulique, etLe plus mauvaisIls sont adaptés à diverses applications, y compris les machines de construction, les machines agricoles, les plates-formes de travail aérien, les équipements de manutention de matériaux et les véhicules industriels.

I. Pourquoi les distributeurs, les fabricants d'équipements et les ateliers de réparation devraient-ils acheter chez nous?

1Distributeurs: Marge de profit élevée et rotation rapide des stocks

Nos soupapes hydrauliques sont au prix de 30% à 50% seulement des marques européennes et américaines, ce qui laisse de larges marges bénéficiaires aux distributeurs.et le nombre d'unités peut être augmenté de 1 à 12 ou plus, fournissant une couverture unique pour divers besoins de soutien de machines agricoles légères à machines de construction lourdes.le soutien à la création de marques indépendantes et l'aide aux distributeurs pour fidéliser leurs clients à long terme.

2Les fabricants d'équipement (OEM): réduction des coûts d'approvisionnement et optimisation de la chaîne d'approvisionnement

Les fabricants d'équipements ont besoin de composants de base fiables, ayant des paramètres cohérents et des délais de livraison stables.Nos vannes hydrauliques sont entièrement compatibles avec les marques européennes et américaines en termes de dimensions, des brides de montage, des spécifications de port, des valeurs de pression et des courbes de débit, permettant le remplacement direct des configurations existantes sans modifier la conception de la machine hôte.Nous soutenons la personnalisation basée sur des dessins √ fonctions de base de soupape non standard, les positions spéciales des ports, les solénoïdes à tension différente, et les revêtements résistants à la corrosion peuvent tous être ajustés au besoin.réduire le temps de réponse de la chaîne logistique, et minimiser les longues périodes d'attente associées aux marques importées.

3Fournisseur de services de réparation: fourniture complète de pièces détachées, livraison rapide

Le marché de la réparation est le plus vulnérable aux difficultés d'approvisionnement en pièces, aux longs délais de livraison et aux prix opaques.assemblages de noyaux de soupapesLes produits standard sont expédiés dans un délai de 7 à 15 jours, avec un stock suffisant et une réponse rapide, ce qui aide les réparateurs à réduire considérablement les temps d'arrêt des équipements.Comparé aux cycles de service après-vente longs (60-90 jours) des marques européennes et américaines, nous offrons un avantage de temps significatif.

II. Quels sont nos avantages par rapport aux marques européennes et américaines?

Avantages 1: avantages significatifs en termes de prix, rentabilité de premier plan

Grâce à des effets de grappes industrielles et à une chaîne d'approvisionnement verticalement intégrée (mélange, usinage CNC de précision, broyage du noyau de vanne et composants d'étanchéité intégrés),nos coûts de production sont nettement inférieurs à ceux des fabricants européens et américainsLes vannes hydrauliques de performance équivalente sont au prix de 30% à 50% des marques européennes et américaines, sans compromettre la qualité.Les produits nationaux de vannes hydrauliques ont atteint une technologie comparable à celle des marques importées, tout en offrant un avantage de prix inégalé.

Deuxième avantage: Comparaison complète des paramètres techniques, interchangeabilité parfaite

Nos soupapes hydrauliques sont entièrement compatibles avec les marques internationales en termes de pression nominale (jusqu'à 315 bar), de débit (20~200 L/min), de nombre d'unités (1~12 unités) et de fonctions de position centrale.Ils peuvent remplacer directement les modèles correspondants de marques telles que Walvoil, Hydrocontrol et Badestnost.et peut être utilisé jusqu'à 7 unités; nos paramètres de produit correspondants sont complètement compatibles.

Troisième avantage: méthodes de contrôle complètes, large couverture

Nos produits prennent en charge plusieurs méthodes de contrôle, y compris manuel, électrique, pneumatique, électro-hydraulique, électrique, électromagnétique et télécommande.La méthode de commande électro-hydraulique combine les avantages des technologies électroniques et hydrauliques, réglant en permanence la position du cœur de vanne en réglant le signal électrique d'entrée pour contrôler avec précision la pression et le débit du système hydraulique,assurer un fonctionnement de haute précision dans les systèmes hydrauliques de précision nécessitant une grande précision de commandeDu simple fonctionnement manuel au contrôle automatisé à distance complexe, nous pouvons fournir des solutions correspondantes.

Avantage 4: Structure modulaire/intégrale disponible, adaptabilité souple

La soupape modulaire à plusieurs voies adopte une conception en blocs de construction, où chaque module fonctionnel peut être combiné de manière flexible en fonction des besoins réels.offrant des fonctionnalités puissantes et facilitant l'ajout ou la réduction de connexionsLa soupape multifonction intégrée présente une structure compacte, une rigidité élevée et un excellent étanchéité, ce qui la rend adaptée aux applications avec un espace d'installation limité.Les deux structures peuvent être personnalisées avec des vannes de soulagement, des soupapes de remplissage et des soupapes combinées pour répondre de manière flexible aux besoins des différents systèmes hôtes.

Avantage 5: Temps de livraison court, approvisionnement stable

Les marques européennes et américaines ont souvent des cycles de livraison de 60 à 90 jours, fortement affectés par les fluctuations de la chaîne d'approvisionnement mondiale.Tirer parti de l'écosystème chinois bien développé de fabrication de composants hydrauliques et de notre propre capacité de production stableLes modèles standard peuvent être expédiés dans un délai de 7 à 15 jours, et les commandes en vrac peuvent être organisées pour une production rapide après négociation.Cela se traduit par des temps d'attente de production plus courts et des capacités de réponse du marché plus rapides.

Avantages 6: certification complète, exportation sans entrave

Nos produits sont certifiés par le système de gestion de la qualité ISO 9001 et répondent aux normes internationales telles que la CE, ce qui permet une exportation en douceur vers les marchés mondiaux, notamment l'Europe, l'Amérique du Nord, l'Asie du Sud-Est,Amérique du SudLe groupe industriel des composants hydrauliques de la Chine a formé un système de chaîne d'approvisionnement hautement spécialisé, possédant des centres d'usinage CNC avancés, des lignes de traitement thermique, des installations d'usinage et des installations de traitement de l'eau.et des bancs d'essai entièrement hydrauliques pour assurer la précision dimensionnelle et la cohérence fonctionnelle du produit.

III. Principaux domaines d'application des soupapes de régulation directionnelle hydraulique

Les vannes de contrôle directionnelles sont le "centre nerveux" d'un système hydraulique, utilisées pour contrôler la direction du débit, l'état d'allumage/arrêt et la distribution du débit de l'huile hydraulique.

Machines et appareils de construction:Excavateurs, chargeurs, bulldozers, rouleaux routiers, grues, chariots élévateurs, chariots élévateurs télescopiques, chariots de roulement, chariots de remise en forme, chariots élévateurs montés sur camions, chariots pompeuses, mélangeurs de béton

Machines agricoles:Tracteurs, moissonneuses à brasserie, balles, pulvérisateurs, disperseurs d'engrais, tondeuses à gazon, semisseuses, machines agricoles à rampe télescopique

Des ateliers aériens des plateformes industrielles:Électeurs à ciseaux, élévateurs à poutres articulées

Équipement de manutention des matières: chariots élévateurs à fourche, charpentiers, chariots à palettes, plateformes de levage, treuils, chariots élévateurs

Véhicules industriels:Véhicules d'assainissement, compacteurs de déchets, balayeurs, laveurs de planchers, véhicules miniers

Machines forestières:Machines à couper le bois, machines à récolter le bois, déchiqueteuses à bois, désherberieuses

Machinerie pour la marine:Machines de pont, systèmes de roulement, treuils à ancrage

Automatisation industrielle:Machines de moulage par injection, Presses, machines-outils

IV. Utilisation correcte des vannes de régulation directionnelle hydraulique

1Considérations de sélection

Avant de sélectionner une vanne, veuillez vérifier si les paramètres clés suivants sont compatibles:

Matching du débit:Le débit nominal de la vanne doit être ≥ 1,1 à 1,2 fois le débit requis par le système (avec une marge).les moteurs) et sélectionnez une spécification de soupape correspondanteÉvitez les soupapes "sous-alimentées". Un débit insuffisant peut entraîner une surchauffe de la vanne, une fuite ou un fonctionnement lent de l'actionneur.

Appariement de la pression:La pression nominale de la vanne doit être ≥ la pression de fonctionnement maximale du système, qui peut atteindre 315 bar.

Méthode de contrôle:Définir clairement la méthode de fonctionnement (manuelle, électrique, pneumatique, électro-hydraulique, etc.) et les exigences de vitesse de réponse.la commande proportionnelle électro-hydraulique convient aux systèmes automatisés; la commande pneumatique est adaptée aux environnements à l'épreuve des explosions.

Forme structurelle:Sélectionnez une conception intégrale (compacte) ou segmentée (expansion flexible) en fonction de l'espace d'installation.

Fonction de position neutre: Confirmer le type de fonction de position neutre (par exemple, fermeture en position neutre, déchargement en position neutre, maintien de la pression en position neutre, etc.) afin d'assurer une commutation continue et sans choc.

Spécifications du port:Confirmer les spécifications et la direction de l'entrée/sortie et des ports de travail (fil G, fil UNF, bride SAE, etc.) pour faciliter la disposition du pipeline.

2. Exigences d'installation

Avant l'installation, veuillez vérifier que la pression nominale, le débit nominal et la fonction de la soupape de bobine répondent aux exigences du système hydraulique.

La plaque de montage et le support doivent être plats, et la force de serrage des vis de montage doit être uniforme pour éviter que le corps de la vanne ne se torde.

Pour les soupapes à plusieurs voies avec plusieurs sections de soupape, veiller à ce que la tige filetée à double extrémité soit serrée au couple spécifié (généralement 95 ∼ 120 N·m).Un couple de serrage insuffisant provoquera une fuite d'huile entre les sections de la vanne.

Lors de l'installation du mécanisme de fonctionnement de la soupape externe, veiller à ce que la soupape à bobine se déplace librement sans se bloquer et à prévenir les forces latérales sur le noyau de la soupape.

Lors de l'installation sur des machines soumises à de fortes vibrations, des mesures d'amortissement des vibrations doivent être prises.

Connectez correctement l'entrée (P), le retour (T) et tous les ports de travail (A/B).

Les conduites du système ne doivent pas être trop minces ou trop longues pour éviter une perte de pression accrue et une surchauffe du système.

Si le soudage est effectué à proximité de la vanne, empêcher les éclaboussures de soudage d'endommager les anneaux O, les anneaux de poussière et les parties exposées de la vanne à bobine.

3Nécessités en huile hydraulique

L'huile de travail doit être propre, avec une précision de filtration n'excédant pas 10 μm. Le niveau de contamination le plus élevé du fluide hydraulique ne doit pas être inférieur à l'ISO 4406 19/16,d'une viscosité de 10 ‰ 400 mm2/s et d'une température contrôlée comprise entre -20 °C et +80 °C.

4- Opération et entretien quotidiens

Vérifiez régulièrement le niveau d'huile et la propreté pour éviter que les impuretés obstruent les orifices ou les espaces ouverts de la soupape, provoquant un embouteillage.

Le filtre hydraulique et l'huile hydraulique doivent être remplacés toutes les 500 à 1000 heures, selon les conditions de fonctionnement de l'équipement.

Lorsque l'équipement n'est pas utilisé pendant de longues périodes, il est recommandé de le démarrer périodiquement et de laisser la vanne fonctionner plusieurs fois pour éviter le blocage du noyau de la vanne.

V. Problèmes courants Méthodes de dépannage et de réparation

1La soupape de bobine ne peut pas être réinitialisée ou positionnée incorrectement

• Les causes possibles et la solution
• Réinitialisez le ressort déformé. Remplacez le ressort retour.
• Le ressort de positionnement déformé. Remplacez le ressort de positionnement.
• Manteau de positionnement usé. Remplacez Manteau de positionnement.
• La souillure entre le corps de la vanne et la vanne de la bobine.
• Mécanisme de commande externe inflexible.

2. Fuite extérieure

• Les causes possibles et la solution
• Des bagues O vieillissantes ou endommagées aux deux extrémités du corps de la vanne de retour.
• Des anneaux O endommagés entre les surfaces de contact du corps de la vanne.
• Un couple de serrage insuffisant d'une vis à double extrémité dans une soupape multi-directionnelle.

3. Instable ou incapable de régler la pression de la vanne de sécurité

• Les causes possibles et la solution
• Réglage de pression déformée du ressort. Remplacer le ressort haute pression.
• La soupape du pilote usée. Remplacez la soupape du pilote.
• Une noix de serrure lâche.
• Ouvrage endommagé obstrué du noyau de la soupape principale.
• Dysfonctionnement de la piscine (approvisionnement en huile insuffisant) Révision de la pompe hydraulique

4Le mécanisme de travail s'affaisse sensiblement lorsque la soupape de bobine est en position neutre.

• Les causes possibles et la solution aux problèmes
• Augmentation de l'espace libre entre le corps de la vanne et la vanne à bobine en raison de l'usure Réparation ou remplacement de la vanne à bobine
• Désalignement de la soupape de bobine Assurer l'alignement de la soupape de bobine
• Usure ou contamination de la vanne à cône Remplacer la vanne à cône ou enlever les contaminants.

5. dysfonctionnement de la soupape multi-directionnelle (lente ou pas de fonctionnement)

• Résolution de problèmes
• Contamination ou blocage de l'huile hydraulique Nettoyer soigneusement la vanne à sens multiples et remplacer le filtre
• Usure du noyau ou des joints de soupape interne Remplacer les pièces endommagées
• L'huile hydraulique détériorée évacue complètement l'huile ancienne et ajoute de nouvelles huiles répondant aux normes
• Faute de fonctionnement de la soupape électromagnétique (soupape électrifiée) Vérifier la bobine et le circuit de la soupape électromagnétique; remplacer la soupape électromagnétique si nécessaire
• Température ambiante élevée Améliorer les conditions de travail pour éviter les effets de la température élevée sur la vanne
• Valve de soulagement de pression secondaire lâche ou orifice d'accélérateur bloqué Vérifiez la valve de soulagement de pression secondaire et démontez et nettoyez l'orifice d'accélérateur.

6Conseils d'entretien

• Avant l'entretien, une inspection préliminaire doit être effectuée: vérifier si l'huile hydraulique est propre, si le niveau d'huile est normal,et s'il y a des dommages ou des fuites évidents à l'extérieur de la soupape à plusieurs voies.
• Après le démontage et le nettoyage, vérifiez l'état de tous les noyaux, joints et ressorts des vannes.
• Pour les soupapes électro-hydrauliques/électro-hydrauliques, vérifiez si la soupape magnétique et les circuits connexes fonctionnent correctement.
• Si les dommages internes sont graves, il est recommandé de remplacer l'ensemble de la soupape multi-directionnelle afin d'assurer la sécurité du système.
• Il est recommandé de remplacer les joints vieillissants pendant l'entretien afin de garantir que le rendement de la vanne soit rétabli aux paramètres d'usine.

VI. Quels problèmes puis-je aider à résoudre les concessionnaires, les fabricants d'équipements et les fournisseurs de services d'entretien?

Je peux aider les distributeurs à résoudre:

• Fournir une offre stable de biens et des prix compétitifs, vous permettant d'établir un avantage sur le marché local.
• Prise en charge de la marque OEM et de la marque personnalisée pour vous aider à renforcer la valeur de la marque.
• Fournir des catalogues de produits, des données techniques et un soutien au marché pour vous aider à ouvrir rapidement le marché.
• Stock suffisant de modèles standard pour répondre aux besoins de livraison rapide des petites et moyennes commandes.
• Notre équipe technique après-vente est toujours en ligne pour vous aider à répondre à la sélection des clients et aux questions techniques.

Ce que je peux aider les fabricants d'équipement à résoudre:

• Aider à réduire les coûts d'approvisionnement des composants de base et augmenter la marge bénéficiaire de l'ensemble de la machine.
• Fournir des alternatives entièrement compatibles avec les marques italiennes en termes de taille et de performances, sans nécessiter de modifications de conception.
• Couverture du trafic 20 ‰ 200 L/min, configuration flexible de 1 ‰ 12 unités pour répondre avec précision aux différentes exigences de l'hôte.
• La personnalisation de petits lots est disponible; des configurations non standard peuvent être traitées selon les dessins fournis (fonctions spéciales du cœur de vanne, ports d'huile non standard,électromagnétiques à tensions différentes, revêtements spéciaux, etc.).
• Un approvisionnement stable et des délais de livraison prévisibles (produits standard expédiés dans un délai de 7 à 15 jours) garantissent que votre calendrier de production n'est pas affecté par les fluctuations de la chaîne d'approvisionnement.
• Une assistance est fournie pour la mise en service du système et la mise en service sur place afin d'assurer un fonctionnement stable après l'installation.

Ce que je peux aider les réparateurs à résoudre:

• Réduire le temps d'attente des pièces ️ Les produits standard sont expédiés dans un délai de 7 à 15 jours, ce qui réduit considérablement les pertes causées par les temps d'arrêt des équipements.
• Fournir des ensembles complets de pièces facilement endommagées, y compris des kits d'étanchéité, des ensembles de noyaux de vannes, des ensembles de ressorts et des bobines d'électromagnéte, offrant une solution unique.
• Notre équipe technique fournit une assistance en cas de dépannage et des conseils de réparation pour vous aider à améliorer l'efficacité de votre service.
• Des prix transparents, un approvisionnement complet en pièces et une réponse rapide vous aident à vous bâtir une bonne réputation auprès des clients finaux.

Bienvenue à acheter chez nous en Chine.

Nous sommes situés dans la ville de Shijiazhuang, province du Hebei, et sommes un fabricant professionnel de vannes de contrôle directionnel hydraulique avec de nombreuses années d'expérience dans la R & D et la production de vannes hydrauliques.Nos principaux produits sont::

• Les soupapes de commande directionnelle hydraulique (soupapes directionnelles multi-directionnelles) avec option pour les types intégrés ou segmentésLes débits varient de 20 à 200 L/min et les pressions jusqu'à 315 L/min. bar.
• Moteurs hydrauliques (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT, etc.)
• La série complète des engins de direction hydrauliques (101S/OSPC/OSPB/HKUS/BZZ-B, etc.)
• Les freins hydrauliques statiques et humides de la série BK10

En choisissant d' acheter directement de notre usine en Chine, vous obtiendrez:

• Des prix d'usine compétitifs
• Appui technique professionnel ️ assistance complète de la sélection à l'installation
• Garantie d'approvisionnement stable ️ propre chaîne de production + chaîne d'approvisionnement mature
• Capacités de personnalisation flexibles ­ traitement basé sur les dessins fournis, personnalisation OEM

Nos produits sont exportés vers de nombreux pays et régions du monde entier, largement utilisés dans les machines de construction, les machines agricoles, les plates-formes de travail aériennes, les machines forestières, les machines maritimes,et autres champs, et sont dignes de confiance de nos clients.

Nous souhaitons la bienvenue aux distributeurs mondiaux, aux fabricants OEM et aux fournisseurs de services pour visiter notre usine en Chine pour discuter de coopération.ou achat en vrac, nous vous servirons avec une attitude professionnelle et des produits de haute qualité.

Contactez-nous maintenant pour obtenir notre catalogue de produits et prix!

Pour les dernières spécifications du produit, les conseils de sélection et les prix, veuillez contacter notre personnel de vente directement pour obtenir le manuel officiel du produit et les termes et conditions.
