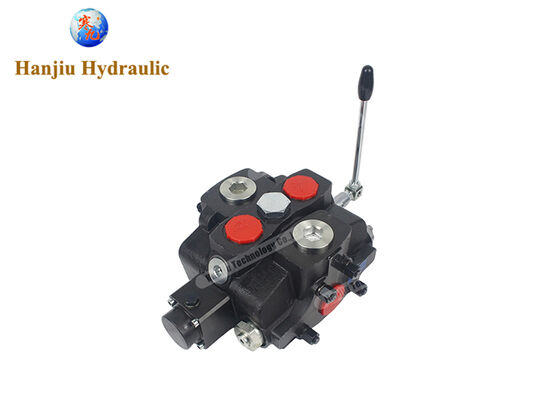

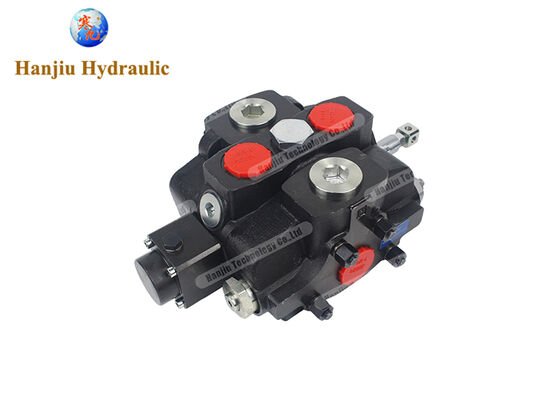

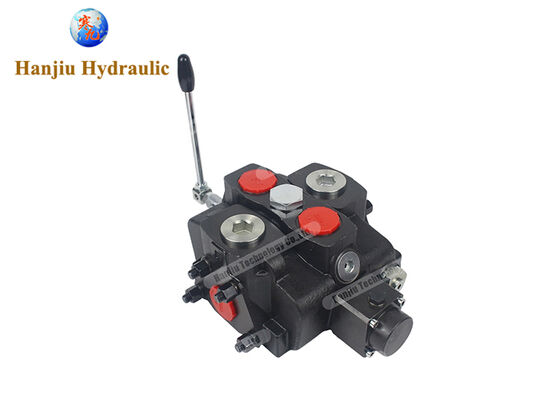

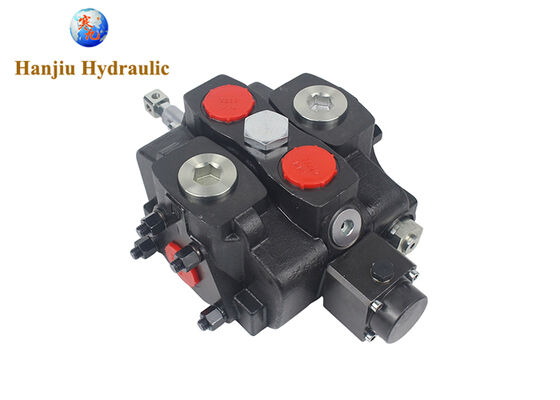

Vanne de commande directionnelle SD25/1, 3 positions, A B fermés au point mort, 240 LPM, 315 BAR



Vanne de contrôle directionnel SD25/1, 3 positions, A B fermés au point mort, 240 LPM, 315 BAR





débit	240 litres
nombre de tiroirs	1 tiroir
vanne de section d'entrée	entrée latérale, avec soupape de décharge
pression de réglage de la soupape de décharge	315 bars
taille du port d'entrée	G1
type de tiroir	3 positions
disposition latérale de la poignée	poignée standard
disposition latérale du capuchon du tiroir	double effet 3 positions, A/B fermés au point mort
disposition de la section de travail	type standard
taille du port de travail	G3/4
type de section de sortie	sortie latérale
taille du port de sortie	G1













Vanne de contrôle directionnel 20-380L, 100 - 350 BAR





Vannes de contrôle directionnel hydrauliques – Entièrement compatibles avec Walvoil, Hydrocontrol, Badestnost et autres marques européennes et américaines

Nous sommes un fabricant professionnel de vannes de contrôle directionnel hydrauliques en Chine. Nos produits couvrent diverses méthodes de contrôle, y compris manuel, électrique, pneumatique, électro-hydraulique, électro-électrique, électromagnétique et télécommandé. Les débits varient de 20 à 300 L/min et les pressions peuvent atteindre 315 bars.



vanne SD	Débit	Pression Max	Tiroir
SD 25	240L/Min / 63 GPM	315 BAR	1-12 sections
SDS 180	160L/Min / 42 GPM	315 BAR	1-12 sections
SDS 380	380L/Min / 100 GPM	315 BAR	1-12 sections
SD 4	45L/Min / 11.8 GPM	315 BAR	1 section
SD 5	45L/Min / 11.8 GPM	315 BAR	1-7 sections
SD 45	45L/Min	315 BAR	1-7 sections
SD 55	45L/Min	315 BAR	1-7 sections
SD11	70 LPM / 19.6 GPM	315 BAR	1-5 section
SD14	120 LPM / 31.5 GPM	315 BAR	1 Section
SD18	160 LPM / 42 GPM	315 BAR	1-4 Section





Nos vannes hydrauliques peuvent remplacer ou correspondre entièrement aux marques italiennes et européennes grand public telles queWalvoil, Hydrocontrol, et Badestnost. Elles conviennent à diverses applications, notamment les machines de construction, les machines agricoles, les plateformes de travail aériennes, les équipements de manutention et les véhicules industriels.





I. Pourquoi les distributeurs, les fabricants d'équipement et les ateliers de réparation devraient-ils acheter chez nous ?



1. Distributeurs : Marges bénéficiaires élevées et rotation rapide des stocks



Nos vannes hydrauliques sont tarifées à seulement 30 % à 50 % des marques européennes et américaines, laissant amples marges bénéficiaires aux distributeurs. Les débits couvrent 20 à 380 L/min, et le nombre d'unités peut être étendu de 1 à 12 ou plus, offrant une couverture complète pour divers besoins de support, des machines agricoles légères aux machines de construction lourdes. Nous proposons également des services de personnalisation OEM, prenant en charge la création de marques indépendantes et aidant les distributeurs à fidéliser leur clientèle à long terme.



2. Fabricants d'équipement (OEM) : Coûts d'approvisionnement réduits et chaîne d'approvisionnement optimisée



Les fabricants d'équipement ont besoin de composants essentiels fiables, avec des paramètres constants et des délais de livraison stables. Nos vannes hydrauliques sont entièrement compatibles avec les marques européennes et américaines en termes de dimensions, de brides de montage, de spécifications de ports, de pressions nominales et de courbes de débit, permettant un remplacement direct des configurations existantes sans modifier la conception de la machine hôte. Nous prenons en charge la personnalisation basée sur les dessins – les fonctions de noyau de vanne non standard, les positions de port spéciales, les solénoïdes de différentes tensions et les revêtements résistants à la corrosion peuvent tous être ajustés selon les besoins. Nous choisir réduira vos coûts d'approvisionnement, raccourcira le temps de réponse de la chaîne d'approvisionnement et minimisera les longs délais d'attente associés aux marques importées.



3. Prestataire de services de réparation : Approvisionnement complet en pièces, livraison rapide



Le marché de la réparation est le plus vulnérable aux difficultés d'approvisionnement en pièces, aux longs délais de livraison et aux prix opaques. Nous fournissons une gamme complète de pièces facilement endommageables, y compris des kits de joints, des ensembles de noyaux de vanne, des ensembles de ressorts et des bobines d'électroaimant. Les produits standard sont expédiés dans les 7 à 15 jours, avec un stock suffisant et une réponse rapide, aidant les réparateurs à réduire considérablement les temps d'arrêt des équipements. Comparé aux cycles de service après-vente longs (60 à 90 jours) des marques européennes et américaines, nous offrons un avantage temporel significatif.







II. Quels sont nos avantages par rapport aux marques européennes et américaines ?





Avantage 1 : Avantage de prix significatif, rapport coût-efficacité leader



Grâce aux effets de cluster industriels et à une chaîne d'approvisionnement intégrée verticalement (fonderie, usinage de précision CNC, rectification de noyau de vanne et composants d'étanchéité intégrés), nos coûts de production sont considérablement inférieurs à ceux des fabricants européens et américains. Les vannes hydrauliques aux performances équivalentes sont tarifées à 30 % à 50 % des marques européennes et américaines, sans compromettre la qualité. Les produits de vannes hydrauliques nationaux ont atteint une technologie comparable aux marques importées, tout en offrant un avantage de prix inégalé.



Avantage Deux : Comparaison complète des paramètres techniques, interchangeabilité transparente



Nos vannes hydrauliques sont entièrement compatibles avec les marques internationales en termes de pression nominale (jusqu'à 315 bars), de plage de débit (20 à 380 L/min), de nombre d'unités (1 à 12 unités) et de fonctions de position centrale. Elles peuvent remplacer directement les modèles correspondants de marques telles que Walvoil, Hydrocontrol et Badestnost. Par exemple, la série Walvoil SD5 a un débit nominal de 45 L/min, une pression de 315 bars et peut être utilisée dans jusqu'à 7 unités ; nos paramètres de produit correspondants sont entièrement compatibles.



Avantage Trois : Méthodes de contrôle complètes, large couverture



Nos produits prennent en charge plusieurs méthodes de contrôle, notamment manuel, électrique, pneumatique, électro-hydraulique, électrique, électromagnétique et télécommandé. La méthode de contrôle électro-hydraulique combine les avantages des technologies électronique et hydraulique, ajustant en continu la position du noyau de vanne en régulant le signal électrique d'entrée pour contrôler précisément la pression et le débit du système hydraulique, assurant un fonctionnement de haute précision dans les systèmes hydrauliques de précision nécessitant une grande précision de contrôle. De la simple opération manuelle au contrôle automatisé à distance complexe, nous pouvons fournir des solutions adaptées.



Avantage 4 : Structure modulaire/intégrale disponible, adaptabilité flexible



La vanne multi-voies modulaire adopte une conception modulaire, où chaque module fonctionnel peut être combiné de manière flexible selon les besoins réels. Elle est facile à démonter et à remonter, offrant une fonctionnalité puissante et facilitant l'ajout ou la réduction de connexions. La vanne multi-voies intégrée présente une structure compacte, une rigidité élevée et une excellente étanchéité, la rendant adaptée aux applications avec un espace d'installation limité. Les deux structures peuvent être personnalisées avec des soupapes de décharge, des soupapes de remplissage et des vannes combinées pour répondre de manière flexible aux besoins des différents systèmes hôtes.



Avantage 5 : Délai de livraison court, approvisionnement stable



Les marques européennes et américaines ont souvent des cycles de livraison de 60 à 90 jours, fortement affectés par les fluctuations de la chaîne d'approvisionnement mondiale. En tirant parti de l'écosystème de fabrication de composants hydrauliques bien développé de la Chine et de notre propre capacité de production stable, les modèles standard peuvent être expédiés dans les 7 à 15 jours, et les commandes en gros peuvent être organisées pour une production rapide après négociation. Pour les fabricants OEM, cela se traduit par des temps d'attente de production plus courts et des capacités de réponse au marché plus rapides.



Avantage 6 : Certifications complètes, exportation sans entrave



Nos produits sont certifiés ISO 9001 système de management de la qualité et répondent aux normes internationales telles que CE, permettant une exportation fluide vers les marchés mondiaux, y compris l'Europe, l'Amérique du Nord, l'Asie du Sud-Est, l'Amérique du Sud, le Moyen-Orient et l'Afrique. Le cluster de l'industrie des composants hydrauliques de la Chine a formé un système de chaîne d'approvisionnement hautement spécialisé, possédant des centres d'usinage CNC avancés, des lignes de traitement thermique et des bancs d'essai hydrauliques complets pour assurer la précision dimensionnelle des produits et la cohérence fonctionnelle.





III. Principaux domaines d'application des vannes de contrôle directionnel hydrauliques



Les vannes de contrôle directionnel sont le « centre nerveux » d'un système hydraulique, utilisées pour contrôler la direction du flux, l'état marche/arrêt et la distribution du débit de l'huile hydraulique. Elles sont largement utilisées dans :





Machines de construction : Pelles, chargeuses, bulldozers, rouleaux compresseurs, grues, chariots élévateurs, chariots élévateurs télescopiques, chargeuses compactes, chargeuses-pelleteuses, grues sur camion, camions pompes à béton, bétonnières



Machines agricoles : Tracteurs, moissonneuses-batteuses, presses à balles, pulvérisateurs, épandeurs d'engrais, tondeuses à gazon, semoirs, machines agricoles à flèche télescopique



Plateformes de travail aériennes industrielles : Nacelles élévatrices à ciseaux, Nacelles élévatrices articulées



Équipements de manutention: Chariots élévateurs, gerbeurs, transpalettes, plateformes élévatrices, treuils, palans



Véhicules industriels : Véhicules d'assainissement, compacteurs à ordures, balayeuses, laveuses de sol, véhicules miniers



Machines forestières : Machines d'abattage, récolteuses de bois, déchiqueteuses de bois, désherbeuses





Machines marines : Équipements de pont, systèmes de gouvernail, treuils d'ancre



Automatisation industrielle : Machines de moulage par injection, presses, machines-outils, systèmes hydrauliques de ligne de production







IV. Utilisation correcte des vannes de contrôle directionnel hydrauliques



1. Considérations de sélection



Avant de sélectionner une vanne, veuillez confirmer que les paramètres clés suivants sont compatibles :



Correspondance du débit : Le débit nominal de la vanne doit être ≥ 1,1 à 1,2 fois le débit requis par le système (avec une marge). Calculez le débit maximal total requis par tous les actionneurs (vérins hydrauliques, moteurs) et sélectionnez une spécification de vanne correspondante. Évitez les vannes « sous-dimensionnées » – un débit insuffisant peut entraîner une surchauffe de la vanne, des fuites ou un fonctionnement lent de l'actionneur.



Correspondance de pression : La pression nominale de la vanne doit être ≥ à la pression de travail la plus élevée du système, qui peut atteindre 315 bars.



Méthode de contrôle : Définissez clairement la méthode de fonctionnement (manuelle, électrique, pneumatique, électro-hydraulique, etc.) et les exigences de vitesse de réponse. Le contrôle manuel convient aux conditions de fonctionnement simples ; le contrôle proportionnel électro-hydraulique convient aux systèmes automatisés ; le contrôle pneumatique convient aux environnements antidéflagrants.



Forme structurelle : Sélectionnez une conception intégrale (compacte) ou segmentée (extension flexible) en fonction de l'espace d'installation.



Fonction de position neutre: Confirmez le type de fonction de position neutre (par exemple, fermeture en position neutre, décharge en position neutre, maintien de pression en position neutre, etc.) pour assurer une commutation continue et sans à-coups.



Spécifications des ports : Confirmez les spécifications et la direction des ports d'entrée/sortie et de travail (filetage G, filetage UNF, bride SAE, etc.) pour faciliter la disposition des tuyauteries.





2. Exigences d'installation



Avant l'installation, veuillez vérifier que la pression nominale, le débit nominal et la fonction de la vanne à tiroir répondent aux exigences du système hydraulique. Les points d'installation comprennent :



La plaque de montage et le support doivent être plats, et la force de serrage des vis de montage doit être uniforme pour éviter la torsion du corps de la vanne.



Pour les vannes multi-voies avec plusieurs sections de vanne, assurez-vous que la tige filetée double est serrée au couple spécifié (généralement 95 à 120 N·m). Un couple de serrage insuffisant provoquera une fuite d'huile entre les sections de vanne.



Lors de l'installation du mécanisme de commande externe de la vanne, assurez-vous que la vanne à tiroir se déplace librement sans se bloquer, et évitez les forces latérales sur le noyau de la vanne.



Lors de l'installation sur des machines soumises à de fortes vibrations, des mesures d'amortissement des vibrations doivent être prises.



Connectez correctement les ports d'entrée (P), de retour (T) et tous les ports de travail (A/B). L'huile haute pression ne doit jamais entrer par le port de retour pour éviter d'endommager le corps de la vanne.



La tuyauterie du système ne doit pas être trop fine ou trop longue pour éviter une augmentation de la perte de pression et une surchauffe du système.



Si des soudures sont effectuées près de la vanne, empêchez les projections de soudure d'endommager les joints toriques, les joints anti-poussière et les pièces exposées de la vanne à tiroir.







3. Exigences en matière d'huile hydraulique



L'huile de travail doit être propre, avec une précision de filtration ne dépassant pas 10 µm. Le niveau de contamination le plus élevé du fluide hydraulique ne doit pas être inférieur à ISO 4406 19/16, avec une plage de viscosité de 10 à 400 mm²/s et une plage de température contrôlée entre -20°C et +80°C.





4. Opération et maintenance quotidiennes



Vérifiez régulièrement le niveau et la propreté de l'huile pour éviter que des impuretés ne bouchent les orifices ou les espaces de la vanne, provoquant un blocage.

Remplacez l'huile hydraulique et l'élément filtrant toutes les 500 à 1000 heures, en fonction des conditions de fonctionnement de l'équipement.

Lorsque l'équipement n'est pas utilisé pendant de longues périodes, il est recommandé de démarrer périodiquement l'équipement et de laisser la vanne fonctionner plusieurs fois pour éviter le blocage du noyau de la vanne.





V. Dépannage et méthodes de réparation des problèmes courants



1. La vanne à tiroir ne peut pas se réinitialiser ou se positionne de manière inexacte



• Causes possibles | Solution
• Ressort de rappel déformé | Remplacer le ressort de rappel
• Ressort de positionnement déformé | Remplacer le ressort de positionnement
• Manchon de positionnement usé | Remplacer le manchon de positionnement
• Saleté entre le corps de la vanne et la vanne à tiroir | Nettoyer le corps de la vanne et la vanne à tiroir
• Mécanisme de commande externe peu flexible | Ajuster le mécanisme de commande et resserrer les vis de connexion





2. Fuite externe



• Causes possibles | Solution
• Joints toriques vieillis ou endommagés aux deux extrémités du corps de la vanne de renversement | Remplacer les joints toriques
• Joints toriques endommagés entre les surfaces de contact du corps de la vanne | Remplacer les joints toriques
• Couple de serrage insuffisant de la vis double dans les vannes multi-voies | Resserrer au couple spécifié (environ 120 N·m)



3. Pression de la soupape de sécurité instable ou impossible à régler

• Causes possibles | Solution
• Ressort de réglage de pression déformé | Remplacer le ressort haute pression
• Vanne pilote usée | Remplacer la vanne pilote
• Contre-écrou desserré | Serrer la vanne pilote
• Orifice d'étranglement du noyau de vanne principal obstrué | Nettoyer le noyau de la vanne principale pour dégager l'orifice d'étranglement
• Dysfonctionnement du réservoir (alimentation en huile insuffisante) Révision de la pompe hydraulique



4. Le mécanisme de travail s'affaisse visiblement lorsque la vanne à tiroir est en position neutre.

• Causes possibles Dépannage
• Jeu accru entre le corps de la vanne et la vanne à tiroir dû à l'usure Réparer ou remplacer la vanne à tiroir
• Désalignement de la vanne à tiroir Assurer l'alignement de la vanne à tiroir
• Usure ou contamination de la vanne conique Remplacer la vanne conique ou éliminer les contaminants.



5. Dysfonctionnement de la vanne multi-voies (fonctionnement lent ou inexistant)

• Dépannage Solutions
• Contamination ou obstruction de l'huile hydraulique Nettoyer soigneusement la vanne multi-voies et remplacer le filtre
• Usure du noyau de vanne interne ou des joints Remplacer les pièces endommagées
• Huile hydraulique détériorée Vidanger complètement l'ancienne huile et ajouter de la nouvelle huile conforme aux normes
• Dysfonctionnement de la électrovanne (vanne à commande électrique) Vérifier la bobine et le circuit de l'électrovanne ; remplacer l'électrovanne si nécessaire
• Température ambiante élevée Améliorer les conditions de travail pour éviter les effets de la température élevée sur la vanne
• Soupape de décharge secondaire desserrée ou orifice d'étranglement obstrué Vérifier la soupape de décharge secondaire et démonter et nettoyer l'orifice d'étranglement.



6. Conseils de maintenance

• Avant la maintenance, une inspection préliminaire doit être effectuée : Vérifier si l'huile hydraulique est propre, si le niveau d'huile est normal, et s'il y a des dommages ou des fuites évidents à l'extérieur de la vanne multi-voies.
• Après démontage et nettoyage, vérifier l'état de tous les noyaux de vanne, joints et ressorts. Les pièces endommagées ne doivent pas être soudées ou redressées ; elles doivent être remplacées.
• Pour les vannes électro-hydrauliques/électro-hydrauliques, vérifier si l'électrovanne et les circuits associés fonctionnent correctement.
• Si les dommages internes sont graves, il est recommandé de remplacer l'ensemble de la vanne multi-voies pour assurer la sécurité du système.
• Il est recommandé de remplacer les joints vieillis lors de la maintenance pour garantir que les performances de la vanne sont restaurées aux réglages d'usine.





VI. Quels problèmes puis-je aider les concessionnaires, les fabricants d'équipement et les prestataires de services de maintenance à résoudre ?





Ce que je peux aider les distributeurs à résoudre :



• Fournir un approvisionnement stable en marchandises et des prix compétitifs, vous permettant d'établir un avantage de prix sur le marché local.
• Prendre en charge la marque OEM et la marque personnalisée pour vous aider à construire la valeur de la marque.
• Fournir des catalogues de produits, des données techniques et un support marketing pour vous aider à ouvrir rapidement le marché.
• Stock suffisant de modèles standard pour répondre aux besoins de livraison rapide des petites et moyennes commandes.
• Notre équipe technique après-vente est toujours en ligne pour vous aider à répondre aux questions de sélection et techniques des clients.





Ce que je peux aider les fabricants d'équipement (OEM) à résoudre :



• Aider à réduire les coûts d'approvisionnement des composants essentiels et augmenter la marge bénéficiaire de la machine entière.
• Fournir des alternatives entièrement compatibles avec les marques italiennes en termes de taille et de performance, sans nécessiter de modifications de conception.
• Couverture de débit de 20 à 380 L/min, configuration flexible de 1 à 12 unités pour correspondre précisément aux exigences de différents hôtes.
• La personnalisation en petites séries est disponible ; les configurations non standard peuvent être traitées selon les dessins fournis (fonctions de noyau de vanne spéciales, ports d'huile non standard, électroaimants de différentes tensions, revêtements spéciaux, etc.).
• Approvisionnement stable et délais de livraison prévisibles (produits standard expédiés dans les 7 à 15 jours) garantissent que votre calendrier de production n'est pas affecté par les fluctuations de la chaîne d'approvisionnement.
• Assistance pour la mise en correspondance du système et la mise en service sur site fournie pour assurer un fonctionnement stable après l'installation.





 Ce que je peux aider les prestataires de services de réparation à résoudre :



• Réduire le temps d'attente des pièces – les produits standard sont expédiés dans les 7 à 15 jours, réduisant considérablement les pertes dues aux temps d'arrêt des équipements.
• Fournir des ensembles complets de pièces facilement endommageables, y compris des kits de joints, des ensembles de noyaux de vanne, des ensembles de ressorts et des bobines d'électroaimant, offrant une solution unique.
• Notre équipe technique fournit un support de dépannage et des conseils de réparation pour aider à améliorer votre efficacité de service.
• Prix transparents, approvisionnement complet en pièces et réponse rapide vous aident à bâtir une bonne réputation auprès des clients finaux.





VII. Bienvenue à acheter chez nous en Chine.





Nous sommes situés dans la ville de Shijiazhuang, province du Hebei, et sommes un fabricant professionnel de vannes de contrôle directionnel hydrauliques avec de nombreuses années d'expérience dans la R&D et la production de vannes hydrauliques. Nos principaux produits comprennent :



• Vannes de contrôle directionnel hydrauliques (vannes directionnelles multi-voies) – Options manuelles, électriques, pneumatiques, électro-hydrauliques, électro-électriques, électromagnétiques et télécommandées disponibles, avec options de types intégrales ou segmentées. Les débits varient de 20 à 380 L/min, et les pressions jusqu'à 315 L/min. bar
• Moteurs hydrauliques (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT, etc.)
• Série complète de boîtiers de direction hydrauliques (101S/OSPC/OSPB/HKUS/BZZ-B, etc.)
• Freins hydrauliques statiques humides série BK10





Choisir de s'approvisionner directement auprès de notre usine en Chine vous donnera :



• Prix d'usine compétitifs – élimination des intermédiaires
• Support technique professionnel – assistance complète de la sélection à l'installation
• Garantie d'approvisionnement stable – notre propre ligne de production + chaîne d'approvisionnement mature
• Capacités de personnalisation flexibles – traitement basé sur les dessins fournis, personnalisation OEM



Nos produits sont exportés dans de nombreux pays et régions du monde, largement utilisés dans les machines de construction, les machines agricoles, les plateformes de travail aériennes, les machines forestières, les machines marines et d'autres domaines, et sont approuvés par nos clients.



Nous invitons les distributeurs mondiaux, les fabricants OEM et les prestataires de services à visiter notre usine en Chine pour discuter de coopération. Que vous ayez besoin de tests d'échantillons, de conseils techniques ou d'achats en gros, nous vous servirons avec une attitude professionnelle et des produits de haute qualité.





Contactez-nous dès maintenant pour obtenir notre catalogue de produits et nos tarifs !



Pour les dernières spécifications de produits, les conseils de sélection et les tarifs, veuillez contacter directement notre personnel de vente pour obtenir le manuel officiel du produit et les conditions générales.
