Document blanc technique

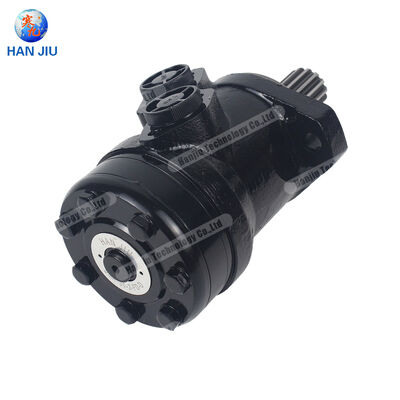

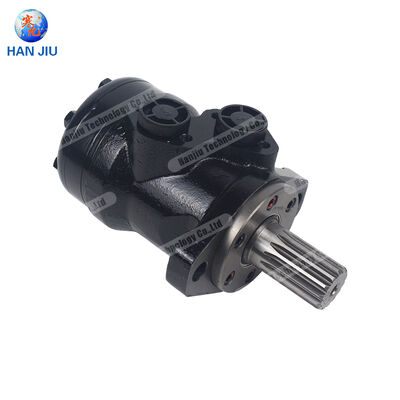

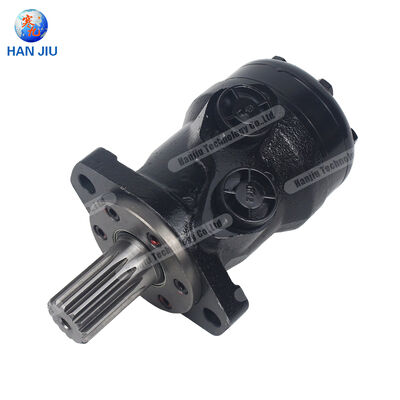

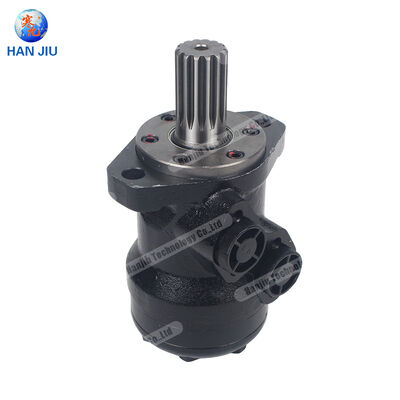

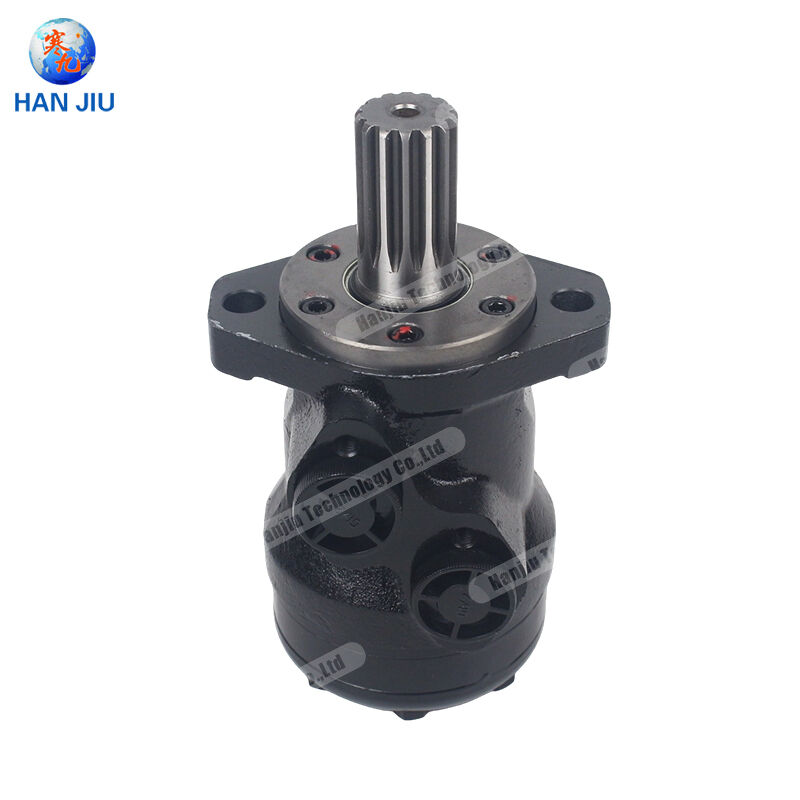

Série HANJIU OMR

Moteur orbital

Danfoss OMR Compatible ∙ Méditations ∙ Conception d'une bague de roulement

OMR 50 · 80 · 100 · 125 · 160 · 200 · 250 · 315 · 375 · 400

Shijiazhuang Hanjiu Technology Co., Ltd. est une société basée à Shijiazhuang.

Juin 2025 -- www.hjhydraulic.com est une plateforme

Tableau des matières

Résumé exécutif 3

Chapitre 1 de la série OMR: Technologie des moteurs orbitaux à charge moyenne 4

1.1 Mécanisme gerotor avec anneau d'engrenage à rouleaux 4

1.2 OMR contre OMP: principaux différenciateurs 5

Chapitre 2 HANJIU OMR Spécifications techniques complètes 6

2.1 Portée de déplacement de dix modèles 6

2.2 Tableau 7 des données de performance

2.3 Pressure, Torque et Vitesse Enveloppe 8

Chapitre 3 Guide de référence croisée et de compatibilité 9

3.1 HANJIU OMR contre Danfoss OMR Référence croisée 9

3.2 Interchangeabilité multi-marque 10

Chapitre 4 Pièces détachées, Seal Kits et Solutions de service 11

4.1 Core Spare Parts Catalogue 11

4.2 Optimisation des coûts de maintenance 12

Chapitre 5 Applications à travers les industries 13

Chapitre 6 Assurance de la qualité et distribution mondiale 15

Chapitre 7 Guide de commande et le soutien technique 17

Conclusion 19

Références 20

Résumé exécutif

The HANJIU OMR series medium-duty orbital hydraulic motor delivers enhanced power density and superior bearing capacity for applications demanding greater torque output and longer service life than standard light-duty alternatives. positionné entre la série OMP compacte et les familles OMS/OMT lourdes,la série OMR intègre un mécanisme d'anneau d'engrenage à rouleaux avec un support de roulement robuste pour gérer des charges radiales et axiales d'arbre nettement plus élevéesCe livre blanc présente la gamme complète de produits HANJIU OMR couvrant dix variantes de cylindrée allant de OMR 50 à OMR 400, avec des spécifications techniques complètes, des données de référence croisées,les informations relatives à l'assistance et au marché après-vente.

Shijiazhuang Hanjiu Technology Co., Ltd a conçu ses moteurs orbitaux de la série OMR pour atteindre une interchangeabilité complète des dimensions et des performances avec la série OMR de Danfoss,le point de référence mondialement reconnu pour la transmission hydraulique de puissance moyenneAvec des pressions continues maximales atteignant 175 bar, un couple de sortie maximal jusqu'à 580 Nm et une gamme polyvalente de configurations de bride, d'arbre et de port de montage,Les moteurs HANJIU OMR fournissent un, une alternative facilement disponible pour les fabricants d'équipements OEM, les intégrateurs de systèmes hydrauliques et les fournisseurs de services après-vente dans le monde entier.

Les mots clés: moteur orbital HANJIU OMR, moteur hydraulique à charge moyenne, Danfoss OMR compatible, moteur orbital à rouleaux, OMR 50 OMR 80 OMR 100 OMR 125 OMR 160 OMR 200 OMR 250 OMR 315 OMR 375 OMR 400,moteur hydraulique à couple élevé à bas régime, moteur hydraulique de machines de construction, moteur hydraulique d'équipement agricole, pièces détachées de moteurs hydrauliques, kit d'étanchéité de moteur orbital

Chapitre 1 de la série OMR: Technologie des moteurs orbitaux à charge moyenne

1.1 Mécanisme gerotor avec anneau de roulement

Le moteur orbital de la série OMR, comme tous les moteurs hydrauliques de type gerotor,convertit la puissance du fluide en rotation mécanique par l'interaction d'un anneau de stator denté intérieurement et d'un rotor denté extérieurementL'innovation déterminante de la conception OMR est l'incorporation d'un anneau d'engrenage à rouleaux: des rouleaux cylindriques sont placés dans les poches des dents du stator,créer une interface de contact roulant avec les dents du rotor plutôt que le contact coulissant trouvé dans les conceptions standard.

L'architecture de l'anneau de roulement offre des avantages de performance importants qui distinguent l'OMR des alternatives plus légères.prolongation de la durée de vie sous haute pression continueLa répartition des rouleaux augmente la surface de contact effective, ce qui permet une plus grande capacité de transmission du couple.particulièrement à des pressions de fonctionnement élevéesLa construction robuste du groupe de vitesses tolère des pressions de retour plus élevées sans nécessiter de conduites de drainage externes, simplifiant la conception du système hydraulique.

Le fluide hydraulique pénètre par la vanne de distribution à usinage de précision (vanne à ressort), intégrée à l'arbre de sortie.La vanne ouvre et ferme séquentiellement les passages d'écoulement vers les chambres d'expansion et de contraction formées entre les dents du rotor et du statorComme la pression hydraulique agit sur le rotor, il exécute un mouvement composé: déplacement orbital autour du centre géométrique du stator combiné à la rotation autour de son propre axe.Un mécanisme d'engrenage à anneau fixe traduit ce mouvement rotatif orbital en rotation pure de l'arbre, fournissant une sortie en douceur et à couple élevé à bas régime.

1.2 OMR contre OMP: principaux facteurs de différenciation

Alors que les séries OMP et OMR partagent le même principe de fonctionnement du gérotor, l'OMR intègre des améliorations structurelles qui l'élèvent à une classe de performance supérieure.La compréhension de ces différences permet aux concepteurs d'équipements de choisir le moteur optimal pour chaque application requise.

● Capacité de roulement: les moteurs OMR disposent de roulements d'arbre plus grands et plus robustes, capables de supporter des charges radiales et axiales nettement plus élevées.les rendant adaptés aux applications à entraînement direct sans support de roulement externe supplémentaire

● anneau à rouleaux: l'anneau de stator équipé de rouleaux de l'OMR offre une résistance à l'usure supérieure et une efficacité mécanique supérieure par rapport à la conception à contact coulissant de l'OMP,spécialement en fonctionnement soutenu à haute pression

● Pression nominale: les moteurs OMR atteignent une pression continue maximale de 175 bar avec une capacité maximale de 200 bar, contre 140 bar continus pour la plupart des modèles OMP

● Options de montage: les moteurs OMR offrent à la fois une bride ovale A2 et une bride carrée C, offrant une plus grande flexibilité d'installation que la bride A2 standard de l'OMP

● Options d'arbre: l'OMR peut accueillir des diamètres d'arbre plus grands, y compris des arbres cylindriques de 32 mm, en spline de 1-1/4 pouces et coniques pour une transmission de couple plus élevée

● Dimensions globales: l'OMR est environ 20% plus grand et plus lourd que le modèle OMP correspondant, ce qui reflète la capacité structurelle accrue

Chapitre 2 HANJIU OMR Spécifications techniques complètes

2.1 Plage de déplacement de dix modèles

La série HANJIU OMR comprend dix modèles de cylindrée offrant un couple continu de 65 à 580 Nm.Chaque numéro de modèle correspond au déplacement géométrique nominal en centimètres cubes par tourLa gamme de produits est structurée pour couvrir les applications moyennes, des outils agricoles compacts aux équipements de construction lourds:

2.2 Tableau des données de performance

Le tableau suivant présente les spécifications de performance en service continu pour tous les moteurs orbitaux de la série HANJIU OMR.Toutes les valeurs sont mesurées à une pression de travail de 140 bar avec de l'huile hydraulique minérale ISO VG 46 à 50 °C- Les valeurs de pression intermittente (maximum de charge ne dépassant pas 10% du temps de cycle) permettent une pression allant jusqu'à 200 bar:

2.3 Pression, couple et vitesse Enveloppe

La série HANJIU OMR offre une pression continue maximale de 175 bar sur tous les modèles de l'OMR 50 à l'OMR 400,d'une pression maximale intermittente de 200 bar pour des conditions de surcharge de courte duréeLa vitesse maximale de fonctionnement varie inversement avec le déplacement, de 810 tours par minute pour l'OMR 50 à 155 tours par minute pour l'OMR 400, en maintenant une lubrification optimale du film fluide à tous les points de fonctionnement.

Le couple de sortie maximal en service continu atteint 580 Nm pour l'OMR 375, l'OMR 400 fournissant 520 Nm. Le couple de démarrage est en moyenne de 85% à 90% du couple continu nominal,assurer un démarrage fiable sous lourde charge sans mécanismes auxiliairesTous les modèles maintiennent une efficacité volumétrique élevée (généralement de 90% à 95%) dans leurs gammes de vitesses et de pressions spécifiées, avec une efficacité globale supérieure à 80% aux points de fonctionnement optimaux.

La contre-pression maximale admissible sur la ligne de retour atteint 100 bar lorsque l'option d'étanchéité de l'arbre à haute pression (HPS) est spécifiée,éliminer la nécessité de connexions externes de drainage dans la plupart des applications de circuits en boucle fermée et de circuits régénérateursLes configurations standard de l'étanchéité de l'arbre permettent une pression de retour maximale de 50 bar.

Chapitre 3 Guide de référence croisée et de compatibilité

3.1 HANJIU OMR contre Danfoss OMR Référence croisée

Les moteurs orbitaux de la série HANJIU OMR (également commercialisés sous le nom de BMR/BM2 dans certaines régions) atteignent une interchangeabilité dimensionnelle et fonctionnelle complète avec la série OMR de Danfoss.Le tableau de référence suivant permet une correspondance précise des modèles pour le remplacement, de rénovation et de conception de nouveaux équipements:

Chaque moteur HANJIU OMR subit une inspection dimensionnelle complète, des tests de pression à 1,5 fois la pression nominale et une validation des performances avant expédition.géométrie de l'arbre, les spécifications des fils de raccordement et les dimensions globales de l'enveloppe sont conformes aux normes OEM de Danfoss,assurer le remplacement direct de l'appareil sans modification des équipements ou des systèmes hydrauliques existants.

3.2 Interchangeabilité multi-marque

Au-delà de la compatibilité avec Danfoss, les moteurs de la série HANJIU OMR servent de remplacement direct pour les grandes marques internationales suivantes:fournir aux distributeurs et aux organisations de services une solution unique pour répondre aux divers besoins du marché de rechange:

● Moteurs orbitaux de la série MR et MRS de M+S Hydraulic (Bulgarie)

● Les moteurs à couple élevé de la série S et de la série 2000 d'Eaton

● Les moteurs à moteur moyen de la série TG et WP Parker / White Drive

● Les moteurs orbitaux de la série SAM Brevini BGH et BMR

● Les moteurs hydrauliques de la série Ross TRW MD et ME

● Les moteurs gerotors des séries MCR03 et MCR05 de Bosch Rexroth

Cette large interchangeabilité entre les marques positionne HANJIU comme fournisseur de solutions universelles pour le remplacement de moteurs orbitaux de service moyen,la réduction de la complexité des stocks pour les distributeurs et l'assurance d'une exécution rapide des stocks pour les installations de maintenance desservant les parcs d'équipements mixtes.

Chapitre 4 Pièces détachées, Seal Kits et Solutions de service

4.1 Core Spare Parts Catalogue

HANJIU maintient un inventaire complet des pièces de rechange originales pour l'ensemble de la série OMR,le soutien des programmes de maintenance préventive et des opérations de réparation sur le terrain avec des composants d'ajustement garantiLe catalogue des pièces détachées comprend:

4.2 Optimisation des coûts de maintenance

La mise en œuvre de moteurs orbitaux HANJIU OMR et de pièces de rechange originales offre des avantages de coût mesurables tout au long du cycle de vie de la propriété de l'équipement:

● Réduction des coûts d'acquisition de 35% à 55% par rapport aux équipements Danfoss d'origine, avec des performances équivalentes et une durée de vie vérifiée

● Un kit complet de joints de soudure dont le prix est de 40% à 60% inférieur à celui des équipements d'origine, avec tous les kits contenant des joints de soudure, des anneaux O et des joints de soudure parfaitement assortis pour une révision complète

● Les délais de livraison standard sont de 1 à 7 jours dans le monde entier, avec une expédition express disponible 24 heures pour les besoins d'urgence.

● Réduction du coût total de possession de 25 à 35% grâce à la disponibilité constante de pièces, à une durée de vie prolongée du moteur et à une réduction des temps d'arrêt

● Consultation technique gratuite fournie par des ingénieurs hydrauliques qualifiés avec un temps de réponse moyen inférieur à 2 heures

Chapitre 5 Applications à travers les industries

Le moteur orbital de la série HANJIU OMR à charge moyenne sert un portefeuille diversifié d'applications dans de multiples secteurs industriels, en tirant parti de sa capacité de roulement améliorée, de son indice de pression plus élevé,une durabilité éprouvée dans des conditions de fonctionnement difficiles.

5.1 Construction and Earthmoving Equipment

Les machines de construction représentent le segment d'application le plus important des moteurs orbitaux de la série OMR.machines à écrire, à écrire, à écrire, à écrire, à écrire, à écrire, à écrire, les entraînements du bras de chargement et du seau de chargement, les systèmes de vibration et de propulsion du tambour de roulement routier, les entraînements de rotation du tambour du mélangeur de béton et les mécanismes de levage et de levage de la plateforme de travail aérienne.Les modèles OMR 80 à OMR 250 prédominent dans les applications de construction, où la conception de l'anneau d'engrenage à rouleaux fournit la durabilité nécessaire pour un fonctionnement continu à couple élevé dans des environnements poussiéreux et à forte vibration.

5.2 Machines agricoles et de traitement du gazon

Les équipements agricoles utilisent des moteurs OMR pour des fonctions telles que les entraînements des rouleaux de la moissonneuse combinée et les systèmes d'aiguille, le levage du chargeur avant du tracteur et les opérations de foule,machines de capture et d'alimentation des fourrages, système d'irrigation à pivotement central et à mouvement latéral, ventilateur et pompes pour pulvérisateurs de vignes et de vergers, et chariot de mélangeur d'aliments pour bétail et mélangeur TMR. The OMR's superior bearing capacity makes it particularly well-suited to agricultural applications where side loading from long implements and uneven terrain subjects the motor shaft to significant radial forces.

5.3 Applications forestières, minières et marines

Dans le secteur forestier, les moteurs OMR sont utilisés pour la conduite des grues de transport, la rotation de la tête de la moissonneuse et les systèmes d'alimentation, ainsi que pour les actionneurs de bras delimber.Les applications minières comprennent la traction des véhicules LHD souterrains et les entraînements de seauxLes installations marines comprennent les entraînements de treuil d'ancrage, les opérations de capstan, les rampes arrière et les actionneurs de couverture de trappe,et les remorqueurs commerciaux de filets et de lignes de pêcheLes modèles de plus grande cylindrée, dont les OMR 250, OMR 315, OMR 375 et OMR 400, fournissent le couple substantiel requis par ces applications d'équipements mobiles lourds.

5.4 Équipement industriel et de manutention de matériaux

Les applications industrielles comprennent les convoyeurs à bande transporteuse, les équipements de mélange et de mélange, les tables d'indexation rotatives, le traitement des moules d'injection en plastique, la propulsion automatique des véhicules guidés,moteurs de levage et d'inclinaison de mâts de chariots élévateurs, des mécanismes de stockage et de récupération automatisés et des systèmes de rotation des machines textiles. The OMR's ability to operate with high return pressure without drain connection (when equipped with HPS seal) makes it particularly advantageous in closed-loop and regenerative industrial hydraulic circuits.

Chapitre 6 Assurance de la qualité et distribution mondiale

HANJIU Technology exploite une usine de fabrication entièrement intégrée à Shijiazhuang, avec des centres d'usinage CNC de précision, des lignes de production automatisées,et équipements complets d'essai et de validationLe système de gestion de la qualité est certifié selon les normes ISO 9001:2015, avec un marquage CE supplémentaire pour tous les produits fournis sur les marchés européens.

● Test de pression à 100%: chaque moteur OMR est soumis à un test de pression hydrostatique à 1,5 fois la pression maximale nominale de travail pour vérifier l'intégrité du boîtier et les performances de l'étanchéité

● Validation des performances: la vitesse de sortie, le couple et l'efficacité volumétrique sont mesurés et enregistrés pour chaque unité de production contre les tolérances de spécification

● Vérification dimensionnelle: la mesure de précision à l'aide du CMM et de la métrologie conventionnelle assure l'interchangeabilité avec Danfoss et d'autres spécifications OEM

● Traçabilité des matériaux: boîtiers en fonte nodules, arbres en acier allié et ensembles de gerotors provenant de fournisseurs qualifiés avec traçabilité complète du lot

● Couverture de garantie: garantie de 12 mois contre les défauts de matériaux et de fabrication dans des conditions de fonctionnement normales

Le réseau mondial de distribution comprend des concessionnaires agréés, des clients directs OEM et des distributeurs de produits de rechange dans plus de 80 pays.Asie du Sud-Est, et le Moyen-Orient assure des délais de livraison de 1 à 7 jours pour les commandes standard.qui reflète la confiance des clients internationaux dans l'engagement de l'entreprise en matière de qualité, des prix compétitifs et un service client réactif.

Chapitre 7 Guide de commande et le soutien technique

7.1 Sélection Procedure

La spécification du bon moteur orbital HANJIU OMR pour une application donnée suit une procédure systématique qui prend en compte les exigences de couple, la pression du système, la disponibilité du débit,et contraintes d'installation:

● Étape 1: Calculer le couple de sortie requis, y compris le facteur de service d'application (généralement de 1,25 à 1,5 pour les équipements de construction et agricoles)

● Étape 2: déterminer la pression de fonctionnement disponible du système et confirmer l'adéquation de la pression nominale du moteur (travail continu ou intermittent)

● Étape 3: Calculer le débit requis en fonction de la vitesse de sortie souhaitée et du déplacement sélectionné: Q = Vg x n / 1000 (L/min)

● Étape 4: Vérifiez que la vitesse, le débit et la pression calculés sont tous dans l'enveloppe de service continu du moteur

● Étape 5: Sélectionnez la bride de montage (ovale A2 ou carré C), le type d'arbre (cylindrique, spliné ou conique) et la configuration du port pour répondre aux exigences d'installation.

● Étape 6: spécifier le type d'étanchéité de l'arbre (HPS standard ou haute pression) en fonction de la contre-pression attendue de la ligne de retour

7.2 Assistance technique et service à la clientèle

HANJIU Technology fournit un soutien technique complet par le biais de plusieurs canaux conçus pour assurer une sélection, une installation et une maintenance réussie des produits.Une consultation téléphonique directe est disponible pendant les heures d'ouverture prolongées (heure normale chinoise). Les demandes de renseignements techniques par e-mail reçoivent une réponse garantie dans les 2 heures pendant les heures d'ouverture.et diagrammes de fonctions est disponible pour téléchargementUn support technique vidéo et une assistance de diagnostic à distance sont fournis pour des défis d'application complexes.

L'équipe de soutien technique est composée d'ingénieurs hydrauliques qualifiés possédant une vaste expérience pratique dans les domaines des machines de construction, des équipements agricoles, de l'automatisation industrielle,et applications hydrauliques mobiles. si l'exigence implique la conception de nouveaux équipements, le dépannage du système ou l'optimisation de la maintenance,L'équipe d'ingénieurs de HANJIU fournit des solutions exploitables qui maximisent la productivité des équipements et minimisent le coût total de possession.

Conclusion

Le moteur hydraulique orbital à charge moyenne de la série HANJIU OMR représente unsolution optimisée en termes de coûts pour les applications nécessitant une capacité de couple plus élevée et une plus grande durabilité du roulement que les alternatives légèresAvec dix modèles de déplacement offrant un couple continu de 65 Nm à 580 Nm, des pressions nominales jusqu'à 175 bar en continu (200 bar intermittent),et une interchangeabilité dimensionnelle complète avec la série Danfoss OMR, HANJIU répond à l'ensemble des exigences en matière de transmission hydraulique de puissance moyenne.

Le mécanisme d'anneau de roulement, la configuration de roulement robuste et les options de montage polyvalentes positionnent la série OMR comme le moteur de choix pour les machines de construction, les équipements agricoles,opérations forestières, des systèmes de manutention de matériaux et de l'automatisation industrielle, combinés à une large disponibilité de pièces de rechange, à des coûts de cycle de vie compétitifs et à un support technique mondial réactif,Les moteurs orbitaux HANJIU OMR offrent une valeur tangible qui renforce la position concurrentielle des fabricants OEM et réduit les coûts d'exploitation des flottes d'équipements des utilisateurs finauxAlors que la technologie hydraulique évolue vers une plus grande efficacité et une intégration plus intelligente,HANJIU reste déterminé à faire progresser sa gamme de produits OMR grâce à un investissement continu en ingénierie et à l'excellence de la fabrication.

Références

[1] Danfoss Power Solutions. Informations techniques sur les moteurs orbitaux de type OMP X et OMR X.

Dans le cadre de la présente enquête, les autorités norvégiennes ont déclaré que la société Danfoss Power Solutions avait fourni des informations techniques sur le marché de l'électricité et de l'électricité.

[3] Danfoss Power Solutions. OMR X Données techniques et diagrammes de fonction [151-1386, 151-1753]. 2023.

[4] Danfoss Power Solutions. OMR Dimensions, versions européenne et américaine [151-1844, 151-1849]. 2023.

Il a été démontré que la valeur de l'équipement était supérieure à la valeur de l'équipement.

Il convient de noter que la marge de manœuvre de l'industrie de l'Union est supérieure à la marge de manœuvre de l'industrie de l'Union.

[7] ISO 9001:2015. Systèmes de gestion de la qualité - exigences.

[8] Directive 2006/42/CE. Directive sur les machines. Parlement européen et Conseil.
