Document blanc technique

HANJIU série OMS

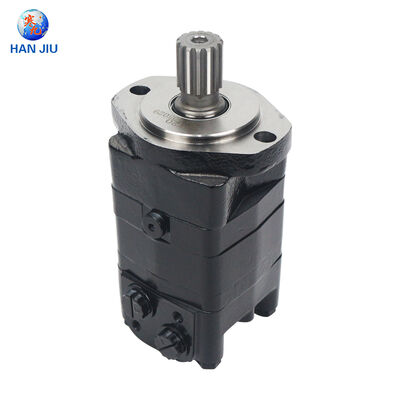

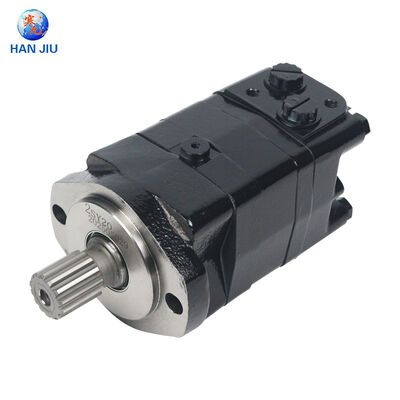

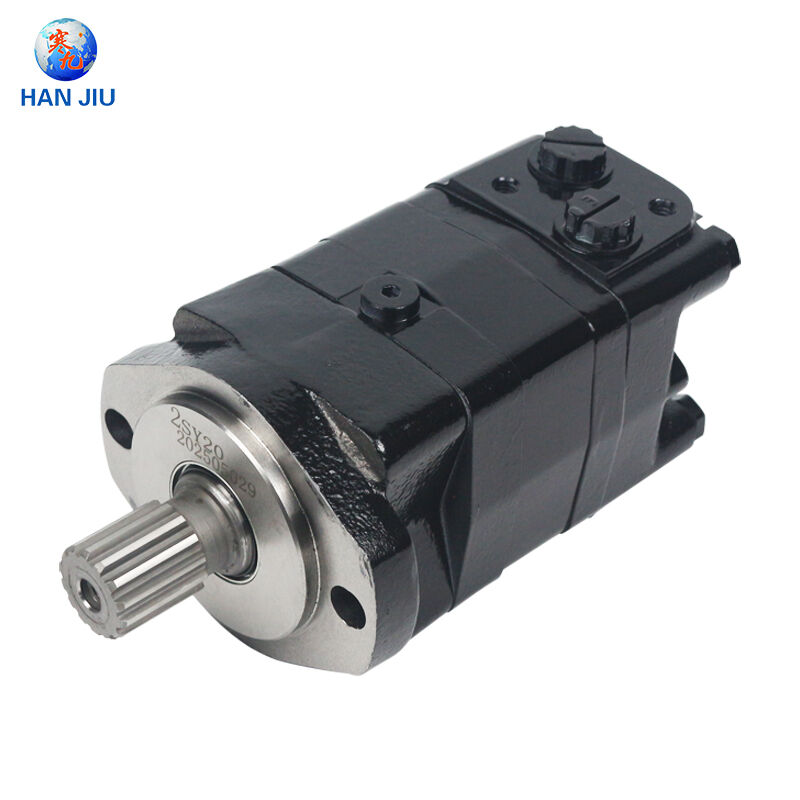

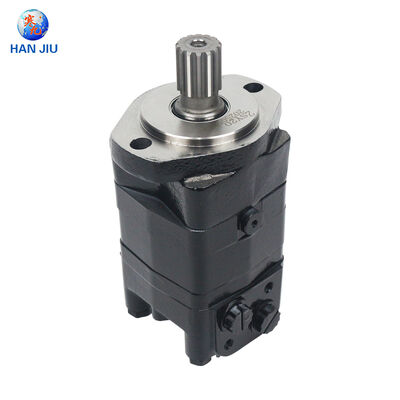

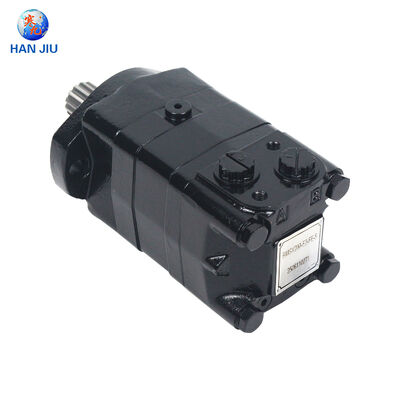

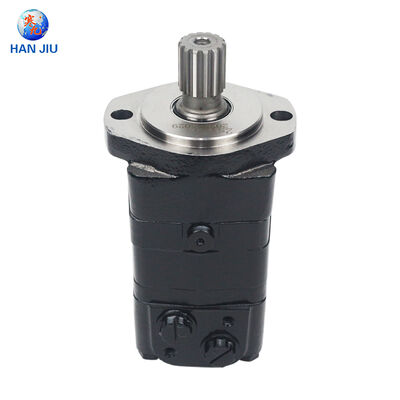

Moteur orbital

Danfoss OMS Compatible. Il est très lourd.

OMS 80 · 100 · 125 · 160 · 200 · 250 · 315 · 400 · 500

Shijiazhuang Hanjiu Technology Co., Ltd. est une société basée à Shijiazhuang.

Juin 2025 -- www.hjhydraulic.com est une plateforme

Tableau des matières

Résumé exécutif 3

Chapitre 1 Série OMS: Technologie du moteur orbital lourd 4

1.1 Geroler Gear Set with Disc Distribution Valve 4 Il est équipé d'une valve de distribution de disque

1.2 OMS vs OMR vs OMH: Hiérarchie de performance 5

Chapitre 2 HANJIU OMS Spécifications techniques complètes 6

2.1 Neuf-Modèle Déplacement Range 6

2.2 Données de performance continues et intermittentes 7

2.3 Pressure, Torque et Vitesse Enveloppe 8

Chapitre 3 Guide de référence croisée et de compatibilité 9

3.1 HANJIU OMS vs Danfoss OMS référence croisée 9

3.2 Interchangeabilité multi-marque 10

Chapitre 4 Pièces détachées, Seal Kits et Solutions de service 11

4.1 Core Spare Parts Catalogue 11

4.2 Optimisation des coûts de maintenance 12

Chapitre 5 Applications à travers les industries 13

Chapitre 6 Assurance de la qualité et distribution mondiale 15

Chapitre 7 Guide de commande et le soutien technique 17

Conclusion 19

Références 20

Résumé exécutif

Le moteur hydraulique orbital lourd de la série HANJIU OMS représente le sommet de la technologie de transmission de puissance basée sur gerotor, conçue pour les applications exigeant une sortie de couple maximale,capacité de roulement supérieure, et une durabilité exceptionnelle dans les conditions de fonctionnement les plus extrêmes.la série OMS fournit de l'énergie hydraulique aux équipements mobiles et stationnaires les plus grands et les plus exigeants au monde. Ce livre blanc présente la gamme complète de produits HANJIU OMS comprenant neuf variantes de déplacement de OMS 80 à OMS 500, avec des spécifications techniques complètes, données de référence croisée,et des informations de support après-vente.

Shijiazhuang Hanjiu Technology Co., Ltd. a conçu ses moteurs orbitaux de la série OMS pour atteindre une interchangeabilité complète des dimensions et des performances avec la série OMS de Danfoss,la référence mondialement reconnue pour la transmission hydraulique lourde. Avec des déplacements géométriques allant de 80.5 cm3 à 476.5 cm3, les cotes de chute de pression continue maximale de 175 bar (jusqu'à 205 bar sur les modèles sélectionnés), et la sortie de couple de pointe atteignant 1.091 Nm,HANJIU OMS moteurs fournir une haute performance, une solution rentable pour les fabricants d'équipements OEM, les intégrateurs de systèmes hydrauliques, et les fournisseurs de services après-vente dans la construction, l'exploitation minière, la foresterie, marine,et secteurs industriels lourds dans le monde entier.

Les mots clés: HANJIU OMS moteur orbital, moteur hydraulique lourd, Danfoss OMS compatible, OMS 80 OMS 100 OMS 125 OMS 160 OMS 200 OMS 250 OMS 315 OMS 400 OMS 500, moteur orbital geroler,vanne à disque moteur hydraulique, moteur hydraulique à haute tension à basse vitesse, moteur hydraulique de machines de construction, équipement minier moteur hydraulique, pièces détachées de moteur hydraulique, kit de joint de moteur orbital

Chapitre 1 Série OMS: Technologie du moteur orbital lourd

1.1 Geroler Gear Set avec une vanne de distribution de disque

La série HANJIU OMS emploie le Geroler avancé (Generated Roller) ensemble d'engrenages de conception combinée avec une vanne de distribution de type disque de précision,l'établissement d'une nouvelle norme pour les performances des moteurs hydrauliques orbitaux lourdsLe mécanisme Geroler représente une évolution du principe gerotor conventionnel,incorporant des rouleaux cylindriques dans les poches de dents du stator pour créer une interface de contact roulant avec le rotor. Cette innovation de conception offre des avantages de performance substantiels: contact de roulement élimine le frottement glissant entre les dents du rotor et du stator,Réduire considérablement l'usure mécanique et prolonger la durée de vie; les éléments de rouleaux distribuent la charge à travers une plus grande zone de contact, permettant une capacité de transmission de couple significativement plus élevée;et la construction Geroler tolère des différentiels de pression extrêmes sans déformation des composants ou perte d'efficacité.

La vanne de distribution de type disque, montée coaxiellement avec l'arbre de sortie, remplace la vanne de bobine conventionnelle trouvée dans les moteurs orbitaux plus petits.Cette conception de soupape à disque fournit un timing précis du fluide hydraulique avec une fuite minimaleLa configuration à disque plat offre une résistance à l'usure supérieure par rapport aux conceptions de bobines cylindriques.maintenir une précision de port précise tout au long de la vie prolongée du moteur. L'intégration de la vanne à disque avec l'assemblage de l'arbre élimine les mécanismes de chronométrage externes et assure un fonctionnement fiable à travers la gamme complète de vitesse de près de zéro à la rotation nominale maximale.

Le boîtier de la série OMS est coulé en fonte noduleuse de haute résistance, fournissant une rigidité structurelle exceptionnelle pour contenir les fortes pressions internes générées pendant le fonctionnement.Les roulements d'arbre renforcés sont spécifiquement dimensionnés pour accueillir des charges radiales et axiales substantielles, permettant des installations à entraînement direct dans les applications les plus exigeantes sans support de roulement externe supplémentaire.avec l'option de scellé de l'arbre haute pression (HPS) capable de résister à des pressions de ligne de retour allant jusqu'à 140 bar en continu sans nécessiter une connexion de drain externe.

1.2 OMS contre OMR contre OMH: Hiérarchie de performance

Comprendre la relation hiérarchique entre la série OMS, OMR et OMH permet aux concepteurs d'équipement de sélectionner le moteur optimal pour chaque niveau d'application.L'OMS représente le sommet lourd des moteurs orbitaux compatibles Danfoss, avec des caractéristiques structurelles et de performance qui dépassent sensiblement les familles OMR (moyen-duty) et OMH (large-displacement):

● capacité de pression: OMS atteint 175 bar chute de pression continue (jusqu'à 205 bar sur les modèles OMS 80-160), comparé à 140 bar pour OMR et 115 bar pour OMH 200,permettant une sortie de couple substantiellement plus élevée par unité de déplacement

● Notation de pression d'entrée: la pression maximale d'entrée atteint 250 bar continu et 300 bar de pic pour OMS, contre 210 bar pour OMR et 225 bar pour OMH,supporting operation in the most demanding hydraulic systems le système hydraulique le plus exigeant

● Sortie de couple: le couple continu varie de 226 Nm (OMS 80) à 870 Nm (OMS 315), avec un couple de pointe atteignant 1,091 Nm, dépassant de loin le maximum de 520 Nm de l'OMR

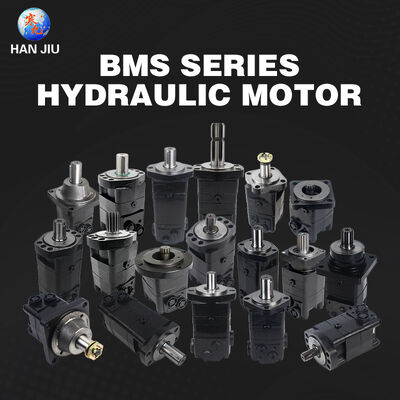

● Options de monture de brides: OMS offre la sélection de brides la plus étendue, y compris E2, E4, F6 rhombus, roue W, E2B, SP carré, cercle D, et configurations carrées E,fournissant une flexibilité d'installation inégalée

● Options d'arbre: la plus large gamme de configurations d'arbre, y compris 25 mm, 32 mm, 25,4 mm, 31,75 mm cylindrique, SAE 6B splined, 14-DP splined, conique 1:10 et 1:8, et les options de sous-arbre

● Capacité de roulement: Les roulements d'arbre OMS sont les plus grands de la famille des moteurs orbitaux, conçus pour supporter des charges radiales extrêmes des roues à entraînement direct, des tambours et des treuils sans support externe

● Configurations de port: OMS prend en charge les fils de port G1/2 BSP, M22x1.5 métrique, 7/8-14 UNF O-ring boss, et 1/2-14 NPTF avec G1/4, M14x1.5, et 7/16-20 UNF drain ports

Chapitre 2 HANJIU OMS Spécifications techniques complètes

2.1 Range de déplacement de neuf modèles

La série HANJIU OMS comprend neuf modèles de déplacement fournissant un couple continu de 226 Nm à 870 Nm, avec chaque modèle conçu pour des exigences spécifiques d'applications lourdes.Tous les neuf modèles partagent une architecture de conception commune avec une technologie de réglage de vitesses Geroler interchangeableLa gamme de produits est structurée pour couvrir les applications lourdes de compact à grande vitesse à travers le plus grand à basse vitesse,installations à couple élevé:

2.2 Données de performance continues et intermittentes

Le tableau suivant présente les spécifications de performance vérifiées pour tous les moteurs orbitaux de la série HANJIU OMS.Les notes intermittentes s'appliquent aux charges de pointe ne dépassant pas 10% du temps de cycle d'exploitationToutes les données mesurées avec ISO VG 46 huile hydraulique minérale à 50°C:

2.3 Pression, couple et vitesse Enveloppe

La série HANJIU OMS offre une capacité de pression exceptionnelle dans toute la gamme de produits.avec les modèles OMS 80-160 étendant cela à 205 bar capacité intermittente. L'OMS 315 maintient 175 bar continu avec 200 bar intermittent, tandis que l'OMS 400 et l'OMS 500 fournir 140 bar et 120 bar continu respectivement, reflétant leur grand-déplacement,optimisation à basse vitesse.

La vitesse de fonctionnement maximale varie inversement avec le déplacement, de 810 tours par minute en continu pour l'OMS 80 jusqu'à 155 tours par minute en continu pour l'OMS 500.Les évaluations de vitesse intermittentes étendent ces limites d'environ 20% pour les surcharges de courte durée. Tous les modèles maintiennent une vitesse stable minimale de 5 à 10 tours par minute, assurant un fonctionnement de rampage en douceur pour les applications de positionnement de précision.

La puissance de sortie maximale à service continu atteint 18 kW pour les modèles OMS 100, 125 et 160, diminuant à 9 kW pour les modèles OMS 500 à mesure que l'enveloppe de performance évolue vers des applications à couple dominant.Tous les modèles atteignent un couple de départ élevé, en moyenne 85% à 90% du couple continu nominal à pression maximale, assurant un démarrage fiable sous pleine charge.La pression maximale admissible à l'entrée atteint 250 bar continu et 300 bar de pic à travers la plage, avec une capacité de pression de retour de 140 bar continu (avec ligne de drainage) permettant un fonctionnement en circuit fermé.

Chapitre 3 Guide de référence croisée et de compatibilité

3.1 HANJIU OMS vs Danfoss OMS Référence croisée

Les moteurs orbitaux de la série HANJIU OMS (également commercialisés sous le nom de BMS/BM3 dans certaines régions) atteignent une interchangeabilité dimensionnelle et fonctionnelle vérifiée avec la série Danfoss OMS.The following cross-reference table provides direct model mapping for replacement La table de référence suivante fournit une cartographie directe du modèle pour le remplacement, retrofit, et la conception de nouveaux équipements:

Chaque moteur HANJIU OMS subit un test de pression hydrostatique 100% à 1,5 fois la pression nominale maximale, une validation de performance mesurant la vitesse de sortie, le couple et l'efficacité volumétrique,et l'inspection dimensionnelle confirmant l'interchangeabilité avec les spécifications OEM Danfoss. La géométrie de la bride de montage, les configurations de l'arbre, les spécifications de filetage de port et les dimensions globales de l'enveloppe sont conformes précisément aux normes Danfoss, assurant un remplacement direct.

3.2 Interchangeabilité multi-marque

Au-delà de la compatibilité Danfoss, les moteurs de la série HANJIU OMS servent de remplacement direct pour les principales marques internationales suivantes:

● M+S Hydraulic (Bulgarie) MS et MSQ série moteurs orbitaux lourds

● Moteurs à couple élevé basse vitesse de la série Eaton Char-Lynn 6000 et de la série H/MF

● Les moteurs à roues de la série Parker / White Drive WS et WR

● SAM Brevini BGV et BGW série moteurs orbitaux lourds

● Les moteurs à pistons radiaux de la série MCR5 et MCR10 de Bosch Rexroth

● Intermot NHM et NAM série grands moteurs hydrauliques orbitaux

● Les moteurs orbitaux de la série Linde BMV et BMF

Chapitre 4 Pièces détachées, Seal Kits et Solutions de service

4.1 Core Spare Parts Catalogue

HANJIU maintient un inventaire complet de pièces de rechange pour l'ensemble de la série OMS, soutenant les programmes de maintenance préventive et les opérations de réparation sur le terrain:

4.2 Optimisation des coûts de maintenance

Sélectionner des moteurs orbitaux HANJIU OMS et des pièces de rechange authentiques offre des avantages économiques mesurables tout au long du cycle de vie de la propriété de l'équipement:

● Réduction des coûts d'acquisition de 35% à 55% par rapport aux équipements Danfoss d'origine, avec une performance et une durée de vie équivalentes vérifiées

● Kit de remplacement de joint complet coûte 40% à 60% en dessous des niveaux OEM, avec tous les kits, y compris les joints d'arbre de précision, O-anneaux et joints

● Délais de livraison standard de 1 à 7 jours dans le monde entier, avec 24 heures de dépêche d'urgence pour les besoins critiques

● Réduction du coût total de possession de 25% à 35% grâce à la disponibilité de pièces cohérentes, une durée de vie prolongée du moteur et un temps d'arrêt minimisé

● Consultation technique gratuite fournie par des ingénieurs hydrauliques qualifiés avec un temps de réponse moyen inférieur à 2 heures

Chapitre 5 Applications à travers les industries

Le moteur orbital lourd de la série HANJIU OMS sert les applications les plus exigeantes dans plusieurs secteurs industriels où le couple maximum, la capacité de roulement robuste,et la fiabilité prouvée dans des conditions extrêmes sont des exigences non négociables.

5.1 Construction and Earthmoving Equipment

Les machines de construction représentent le plus grand segment d'application pour les moteurs orbitaux de la série OMS.roue chargeuse axle and wheel drives pour les gros chargeurs articulés, le chargeur de broche à remorque, le chargeur de bras et de seau, les systèmes de vibration et de propulsion du tambour à rouleaux routiers, le roulement et les entraînements de la pompe à béton, la grue et les mécanismes de levage et de levage de la plate-forme de travail aérienne,et de forage de la plate-forme de rotation têtes. Les modèles OMS 125 à travers OMS 250 prédominent dans les applications de construction, fournissant le couple et la durabilité requises pour les opérations de déplacement continu de la terre et de manutention de matériaux en poussière,environnements à forte vibration.

5.2 Mines et manutention de matériaux lourds

Les opérations minières soumettent les composants hydrauliques aux cycles de travail les plus pénibles imaginables.la tête de forage et les mécanismes d'alimentation, la tête de coupe de mineur continue et les systèmes de traction, les excavatrices minières de surface et les entraînements d'oscillation à pelle, les mécanismes de luffing et de pivotement de l'empileur-récupérateur,et le port et le terminal du chargement et du déchargement des naviresLes modèles OMS 250, OMS 315, OMS 400, et OMS 500 livrent le couple massif de sortie requise par ces applications de manutention de matériaux lourds de service continu, souvent fonctionnant 24 heures par jour,365 jours par an.

5.3 Foresterie, Agriculture et Marine

Dans le secteur forestier, les moteurs OMS alimentent les entraînements de treuil de transitaire et de skidder, les systèmes de rotation de la tête du moissonneur et de feedroll, et les actionneurs de bras delimber.Les applications agricoles incluent le header et les entraînements de processeur de noyau de la grande moissonneuse à fourrageLes installations marines comprennent le treuil d'ancrage et les entraînements à ventouse, le capstan et les systèmes d'amarrage,filets de pêche commerciaux et transporteurs à ligne, les entraînements de rotation de grue de pont, et la rampe arrière et les actionneurs de couverture de trappe.La tolérance à la pression de retour élevée de l'OMS (140 bar avec ligne de drainage) le rend particulièrement bien adapté aux systèmes hydrauliques en boucle fermée marins.

5.4 Équipement industriel et spécialisé

Les applications industrielles incluent des convoyeurs lourds et des ascenseurs à godets, des mélangeurs à tambour rotatif et des mélangeurs pour le ciment et les minéraux, de grandes tables d'indexation et des systèmes de positionnement,extrusion plastique et manipulation de moules par injection, la propulsion automatique guidée de véhicules lourds, et les équipements auxiliaires de la sidérurgie, y compris les basculeurs et les tourneurs de dalles.Les installations spécialisées couvrent tunnel machine de perçage tête de coupe et les entraînements de propulsion, des systèmes de grue et de treuil de plate-forme offshore, des turbines éoliennes à lame et des entraînements de pivotement, des actionneurs de portes de barrages hydroélectriques, et des turret de véhicules militaires et des entraînements de plate-forme d'armes.Les OMS 200 et OMS 315 sont les modèles les plus communément spécifiés pour les applications industrielles lourdes.

Chapitre 6 Assurance de la qualité et distribution mondiale

HANJIU Technology exploite une usine de fabrication de pointe à Shijiazhuang avec des centres d'usinage CNC de précision, des lignes de production automatisées de réglages Geroler,stations d'assemblage informatiséesLe système de gestion de la qualité est certifié selon les normes ISO 9001:2015, avec conformité de marquage CE pour tous les produits fournis aux marchés européens.

● Test de pression hydrostatique à 100%: chaque moteur OMS est soumis à un test de pression à 1,5 fois la pression de travail maximale nominale pour vérifier l'intégrité du boîtier, les performances d'étanchéité et l'absence de fuite

● Validation des performances: la vitesse de sortie, le couple et l'efficacité volumétrique sont mesurés et enregistrés pour chaque unité de production contre les tolérances de spécification

● Vérification dimensionnelle: mesure de précision en utilisant des machines de mesure de coordonnées confirme l'interchangeabilité avec les dimensions OEM de Danfoss

● Traçabilité des matériaux: boîtiers en fonte nodules, puits en acier allié, et ensembles Geroler de précision fournis par des fournisseurs qualifiés avec une traçabilité complète du lot

● Couverture de garantie: garantie de 12 mois contre les défauts de matériaux et de fabrication dans des conditions de fonctionnement normales

Le réseau de distribution mondial dessert les clients dans plus de 80 pays à travers les concessionnaires autorisés, les comptes directs OEM, et les distributeurs après-vente.Des emplacements stratégiques d'entrepôt régionaux assurent des délais de livraison de 1 à 7 jours pour les commandes standardL'engagement de HANJIU en matière de qualité, de prix compétitifs et de service réactif a conduit à une croissance annuelle à deux chiffres constante des volumes d'exportation internationaux.

Chapitre 7 Guide de commande et le soutien technique

7.1 Sélection Procedure

Spécifier le bon moteur orbital HANJIU OMS suit une procédure d'ingénierie systématique:

● Étape 1: Calculer le couple de sortie requis, y compris le facteur de service d'application (typiquement de 1,5 à 2,0 pour les équipements miniers et de construction)

● Étape 2: Déterminez la pression de fonctionnement du système disponible et confirmez l'adéquation de la note de pression du moteur

● Étape 3: Calculer le débit hydraulique requis: Q = Vg x n / 1000 (L/min)

● Étape 4: Vérifiez que la vitesse, le débit et la pression calculés sont tous dans l'enveloppe de service continu du moteur

● Étape 5: Sélectionnez la bride de montage (E2, E4, F6, W, E2B, SP, D, ou E), le type d'arbre (cylindrique, spliné ou conique), et la configuration du port

● Étape 6: Spécifiez l'étanchéité de l'arbre (HPS standard ou haute pression) basée sur la contre-pression de la ligne de retour attendue

7.2 Canaux de support technique

HANJIU Technology fournit un soutien technique complet par de multiples canaux: consultation téléphonique directe pendant les heures ouvrables prolongées;E-mail enquête technique avec réponse garantie dans les 2 heures; complete technical documentation including datasheets, manuels d'installation, guides de dépannage, et diagrammes schématiques hydrauliques disponibles pour téléchargement;support technique vidéo et assistance diagnostique à distance pour des défis complexes; et service sur place pour les principaux clients OEM et partenaires de distribution.L'équipe de soutien technique est composée d'ingénieurs qualifiés en hydraulique avec des décennies d'expérience combinée dans les machines de construction, équipement minier, systèmes agricoles, hydraulique marine et applications industrielles lourdes.

Conclusion

Le moteur hydraulique orbital lourd de la série HANJIU OMS offre une transmission de puissance de performance maximale éprouvée pour les applications les plus exigeantes dans la construction, l'exploitation minière, la foresterie, l'agriculture,marineAvec neuf modèles de déplacement de l'OMS 80 à l'OMS 500 livrant des déplacements géométriques de 80,5 cm3 à 476,5 cm3, une sortie de couple continue à 870 Nm,le couple de pointe à 1,091 Nm, une baisse de pression maximale de 175 bar (jusqu'à 205 bar sur certains modèles), et une interchangeabilité dimensionnelle complète avec la série Danfoss OMS,HANJIU aborde le spectre complet des exigences de transmission de puissance hydraulique lourde.

Le mécanisme de réglage des engrenages Geroler, vanne de distribution de type disque, construction de logement renforcée, roulements d'arbre surdimensionnés,et de nombreuses options de montage et d'arbre positionner la série OMS comme le moteur de choix pour le plus grand et le plus exigeant mobile et stationnaire équipement hydrauliqueCombiné avec une grande disponibilité de pièces détachées, des coûts de cycle de vie compétitifs, et un support technique mondial réactif,HANJIU OMS moteurs orbitaux livrent une valeur tangible qui renforce la compétitivité OEM et réduit les coûts d'exploitation pour les flottes d'équipement les plus difficiles dans le monde entier.

Références

Dans le même temps, il a été utilisé pour la fabrication de moteurs à combustion interne.

Dans le même temps, les données techniques et les diagrammes de fonctions de l'OMS [151F0500 à 151F0508] sont également disponibles.

Dans le même temps, le groupe a également développé des solutions de traitement de l'électricité pour les appareils électriques.

Il a été développé par White Drive Products. OMS Orbital Motor Technical Information.

Il a été développé par Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMS Series Orbital Motor Product Catalog. 2024.

Il est également utilisé dans le traitement de l'oxydation de l'azote et de l'hydrogène.

[7] ISO 9001:2015. Systèmes de gestion de la qualité - exigences.

[8] Directive 2006/42/CE. Directive sur les machines. Parlement européen et Conseil.
