Série HANJIU OMT

Moteurs hydrauliques orbitaux

Livre blanc technique

Compatible Danfoss | Coût optimisé | Livraison rapide | Service humanisé

Shijiazhuang Hanjiu Technology Co., Ltd. 2025

Table des matières

Résumé exécutif 3

Introduction aux moteurs orbitaux 4

Principe de fonctionnement des moteurs orbitaux 4

Composants structurels clés 5

Présentation de la série HANJIU OMT 6

Gamme de produits et désignation du modèle 6

Fonctionnalités de conception de base 7

Spécifications techniques complètes 8

OMT 160 à OMT 800 — Fiche technique complète 8

Courbes de performances hydrauliques 10

Compatibilité et interchangeabilité Danfoss 11

Equivalence dimensionnelle 11

Analyse comparative des performances 12

Kits de joints et pièces de maintenance 13

Applications dans tous les secteurs 14

Machines agricoles 14

Équipement de construction et d'exploitation minière 15

Applications industrielles et marines 15

Gestion humanisée et coût total de possession 16

Stratégie de réduction des coûts de maintenance 16

Disponibilité des pièces et support après-vente 17

Prix ​​compétitifs et excellence de la chaîne d’approvisionnement 18

Analyse du rapport qualité-prix 18

Livraison rapide et logistique mondiale 19

Protocoles d’assurance qualité et de test 20

Conclusion 21

Références et lectures complémentaires 22

Résumé exécutif

Le marché des moteurs orbitaux hydrauliques a longtemps été dominé par des marques européennes établies, Danfoss servant de facto de référence dans le secteur. HANJIU Technology, l'un des principaux fabricants chinois de systèmes hydrauliques basé à Shijiazhuang, a conçu les moteurs orbitaux de la série BMT/OMT qui permettent une interchangeabilité fonctionnelle et dimensionnelle complète avec la série Danfoss OMT, y compris les huit variantes de cylindrée de l'OMT 160 à l'OMT 800.

Ce livre blanc technique fournit des données d'ingénierie complètes, une validation des performances et des conseils d'application pour la série HANJIU OMT. Notre analyse démontre que les moteurs orbitaux HANJIU offrent un rendement volumétrique, des pressions nominales et une durée de vie équivalents à ceux de leurs homologues Danfoss, tout en offrant des réductions significatives du coût total de possession grâce à des prix compétitifs, des cycles de livraison rapides et une philosophie de service après-vente humanisée conçue pour minimiser les dépenses de maintenance tout au long du cycle de vie de l'équipement.

Les principales conclusions comprennent : (1) Interchangeabilité complète avec les modèles de moteurs Danfoss OMT 160, OMT 200, OMT 250, OMT 315, OMT 400, OMT 500, OMT 630 et OMT 800 ; (2) Plage de cylindrée de 161,1 cm³/tr à 801,8 cm³/tr couvrant les applications hydrauliques moyennes à lourdes ; (3) Pression de fonctionnement continue jusqu'à 200 bars avec capacité de pointe jusqu'à 275 bars ; (4) Fabrication certifiée CE avec traçabilité totale de la qualité ; et (5) des délais de livraison nettement plus courts que ceux des sources OEM européennes.

Introduction aux moteurs orbitaux

Les moteurs orbitaux hydrauliques, également connus sous le nom de moteurs gerotor ou moteurs orbitaux, représentent une classe critique d'actionneurs hydrauliques à faible vitesse et couple élevé (LSHT) largement déployés dans les machines mobiles, les équipements industriels et les applications marines. Ces moteurs convertissent l'énergie hydraulique en force de rotation mécanique grâce à un mécanisme d'engrenage interne caractérisé par un rotor interne en orbite et un stator externe stationnaire avec un nombre de dents différentiel – mettant généralement en œuvre le principe Gerotor ou Geroler.

La série OMT désigne spécifiquement une famille de moteurs orbitaux de cylindrée moyenne à grande conçus pour les applications exigeantes nécessitant un couple important à des vitesses modérées. La désignation de la série trouve son origine dans la hiérarchie des produits Danfoss et est depuis devenue une nomenclature standard adoptée par les fabricants compatibles du monde entier, notamment HANJIU Technology, M+S Hydraulics, Eaton Char-Lynn et d'autres.

HANJIU Technology s'est imposé comme l'un des principaux fabricants de moteurs hydrauliques en Chine, spécialisé dans la production de moteurs orbitaux avec une interchangeabilité complète entre les grandes marques mondiales. La série BMT de l'entreprise (désignée en interne) correspond directement à la spécification OMT standard de l'industrie, garantissant un remplacement transparent des installations Danfoss OMT existantes sans modification des circuits hydrauliques, des interfaces de montage ou des connexions de transmission.

Principe de fonctionnement des moteurs orbitaux

Le principe de fonctionnement fondamental d'un moteur orbital est centré sur le train d'engrenages Gerotor, comprenant un engrenage externe fixe (stator) avec N+1 dents internes et un engrenage interne rotatif (rotor) avec N lobes externes. Lorsque le fluide hydraulique sous pression pénètre dans le moteur par l'orifice d'entrée, une vanne de distribution - généralement mise en œuvre sous la forme d'une vanne à disque usinée avec précision - dirige séquentiellement le fluide dans les chambres à volume en expansion formées entre les dents du rotor et du stator.

La différence de pression à travers ces chambres génère à la fois un mouvement orbital du rotor autour de l’axe central du stator et une composante rotationnelle. Un accouplement d'arbre de transmission cannelé traduit ce mouvement orbital-rotatif combiné en une rotation purement concentrique au niveau de l'arbre de sortie, délivrant un couple élevé à des vitesses relativement faibles. La réduction de vitesse inhérente à l'ensemble Gerotor élimine le besoin de réducteurs externes dans de nombreuses applications, simplifiant considérablement la conception du système et réduisant le poids global de la transmission.

Le système de distribution de vannes à disque utilisé dans la série OMT offre des caractéristiques d'efficacité supérieures par rapport aux anciennes conceptions de vannes à tiroir. Le disque rotatif plat, directement entraîné par l'arbre de sortie, crée des chemins de fluide plus courts et plus directs depuis l'entrée vers les chambres de travail, minimisant les chutes de pression et améliorant l'efficacité volumétrique – particulièrement critique lors d'un fonctionnement à basse vitesse où un contrôle précis de la vitesse est requis.

Composants structurels clés

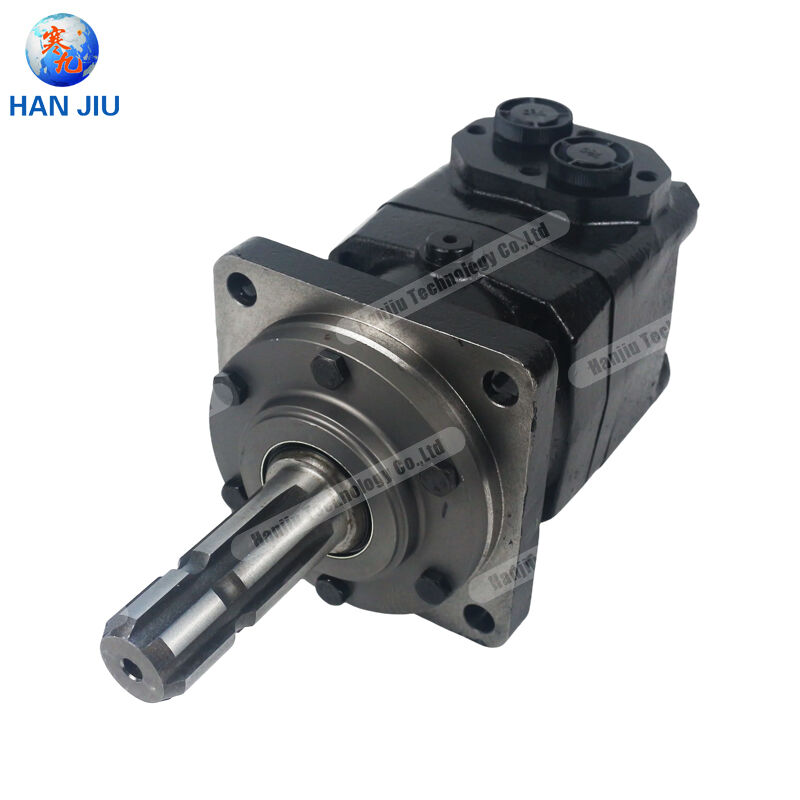

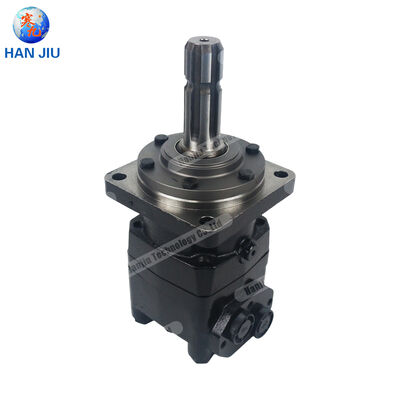

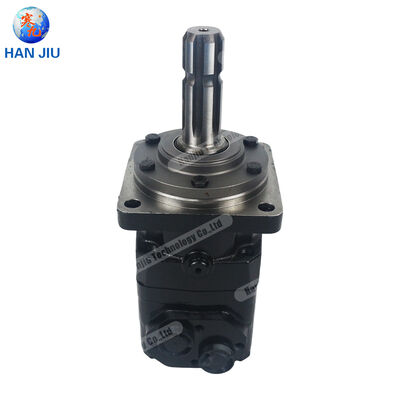

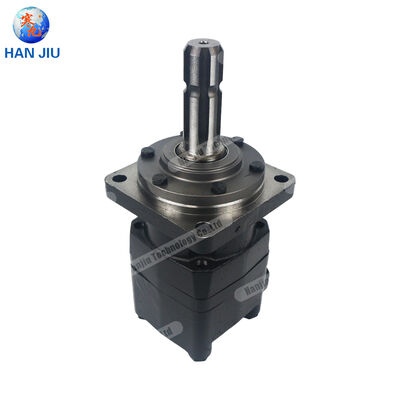

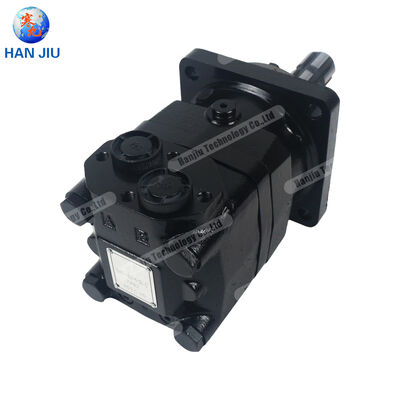

Le moteur orbital de la série HANJIU OMT comprend plusieurs sous-ensembles de précision qui déterminent collectivement les performances, la fiabilité et la durée de vie :

•Ensemble d'engrenages Gerotor/Geroler :Le cœur du moteur, usiné selon des tolérances strictes pour minimiser les fuites internes tout en maintenant une formation efficace de film de lubrification entre les surfaces en contact.

•Distributeur de valve à disque :Disque plat rectifié avec précision avec des ports en forme de rein qui s'alignent avec les ouvertures de la chambre du Gerotor, garantissant un timing optimal de distribution et d'échappement du fluide.

•Roulements à rouleaux coniques :Les roulements à rouleaux coniques avant et arrière offrent une capacité de charge radiale et axiale exceptionnelle, supportant des charges externes importantes sur l'arbre sans usure prématurée.

•Joint d'arbre haute pression :La conception du joint à double lèvre avec lèvre d'exclusion de la poussière maintient l'intégrité du système sous des pressions de retour élevées, éliminant ainsi le besoin d'une conduite de vidange séparée dans la plupart des installations.

•Ensemble clapet anti-retour :Les clapets anti-cavitation intégrés protègent le moteur des dommages pendant la décélération et empêchent la surpression du joint d'arbre.

•Bride de montage à quatre boulons :La bride carrée standard avec diamètre pilote et trous de montage filetés garantit la compatibilité avec les configurations de fixation standard de l'industrie.

Présentation de la série HANJIU OMT

La série HANJIU BMT/OMT comprend huit variantes de cylindrée principale couvrant la gamme complète des applications hydrauliques de poids moyen à lourd. Chaque numéro de modèle correspond au déplacement nominal en centimètres cubes par tour, permettant une sélection simple basée sur les exigences de débit et de vitesse du système.

Gamme de produits et désignation du modèle

La gamme de produits de la série HANJIU OMT comprend les modèles suivants avec leurs valeurs de déplacement nominales et géométriques correspondantes :

•OMT 160 :Déplacement nominal 160 cm³/tr, déplacement géométrique 161,1 cm³/tr — idéal pour les entraînements de convoyeurs de poids moyen, les petits treuils et les fonctions hydrauliques auxiliaires.

•OMT 200 :Cylindrée nominale 200 cm³/tr, cylindrée géométrique 201,4 cm³/tr — la bête de somme polyvalente pour les machines agricoles et les engins de construction légers.

•OMT 250 :Cylindrée nominale 250 cm³/tr, cylindrée géométrique 251,8 cm³/tr — optimisée pour les applications à couple moyen, notamment les balayeuses et les équipements d'entretien routier.

•OMT 315 :Déplacement nominal 315 cm³/tour, déplacement géométrique 326,3 cm³/tour — convient aux appareils de forage, aux treuils plus grands et aux systèmes de manutention.

•OMT 400 :Déplacement nominal 400 cmγ/tr, déplacement géométrique 410,9 cm³/tr — outil robuste pour concasseurs, mélangeurs et entraînements industriels.

•OMT 500 :Cylindrée nominale 500 cm³/tr, cylindrée géométrique 523,6 cm³/tr — solution à couple élevé pour les entraînements auxiliaires de grande taille et miniers.

•OMT 630 :Déplacement nominal 630 cm³/tr, déplacement géométrique 629,1 cm³/tr — densité de couple maximale pour les applications exigeantes de treuils industriels et marins.

•OMT 800 :Cylindrée nominale de 800 cm³/tr, cylindrée géométrique de 801,8 cm³/tr — le modèle phare offrant un couple maximal pour les exigences de transmission de puissance hydraulique les plus exigeantes.

Caractéristiques de conception de base

Chaque moteur orbital de la série HANJIU OMT intègre des éléments de conception spécialement conçus pour maximiser la durée de vie, minimiser les besoins de maintenance et garantir un fonctionnement fiable dans les environnements de travail les plus difficiles :

•Technologie Géroler :La conception Geroler à roulement à aiguilles réduit la friction par rapport aux configurations Gerotor conventionnelles, améliorant ainsi l'efficacité mécanique et prolongeant la durée de vie opérationnelle dans des cycles de service continus.

•Capacité de pression de retour élevée :La conception avancée du joint d'arbre permet des pressions de retour allant jusqu'à 15 à 20 bars sans nécessiter de raccordement de vidange dédié, simplifiant ainsi la conception du circuit hydraulique et réduisant les coûts d'installation.

•Finition résistante à la corrosion :Les surfaces externes phosphatées avec des finitions peintes en option offrent une protection contre les conditions environnementales difficiles, notamment les brouillards salins, les produits chimiques agricoles et la poussière abrasive.

•Fonctionnement bidirectionnel :L'architecture interne symétrique permet une sortie de couple et une efficacité identiques dans les deux sens de rotation, ce qui est essentiel pour les entraînements de treuil et les moteurs de roue nécessitant une capacité d'inversion.

•Options de configuration modulaire :Disponible avec plusieurs styles d'arbre (cylindrique avec clavette, cannelé, conique), configurations de ports (BSP, SAE, métrique) et variantes de brides pour répondre à diverses exigences d'installation.

Spécifications techniques complètes

La fiche technique complète suivante présente les paramètres de performances vérifiés pour la gamme complète de la série HANJIU OMT. Toutes les valeurs représentent des données moyennes de production obtenues dans des conditions de test standard en utilisant de l'huile hydraulique à base minérale avec une viscosité ISO VG 46 à une température de fonctionnement de 50 °C.

OMT 160 à OMT 800 — Fiche technique complète

Le tableau 1 présente la matrice complète des spécifications techniques pour les huit variantes de déplacement de la série HANJIU OMT. Les valeurs continues indiquent les valeurs maximales pour un fonctionnement soutenu ; Les taux intermittents ne s’appliquent pas plus de 10 % de chaque minute opérationnelle.

Tableau 1 : Spécifications techniques complètes de la série HANJIU OMT

Principales observations tirées des données de spécification : (1) La sortie de couple continue varie de 470 Nm pour l'OMT 160 à 1 464 Nm pour l'OMT 800, avec une capacité intermittente s'étendant jusqu'à 1 520 Nm ; (2) Une pression nominale continue maximale de 200 bars s'applique à toute la gamme OMT 160 à OMT 315, avec un déclassement à 125 bars pour l'OMT 800 afin d'optimiser la durée de vie du joint à déplacement maximum ; (3) La capacité de vitesse est inversement proportionnelle à la cylindrée, l'OMT 160 atteignant 625 tr/min en continu tandis que l'OMT 800 fonctionne à 154 tr/min en continu dans des conditions de débit maximum.

Courbes de performances hydrauliques

La sélection du moteur optimal de la série OMT pour une application spécifique nécessite une analyse minutieuse du point de fonctionnement dans l'enveloppe de performances du moteur. La relation entre le débit d'entrée (Q), la vitesse de fonctionnement (n), le couple de sortie (T) et la pression différentielle (Δp) suit les équations fondamentales du moteur hydraulique :

Vitesse théorique : n = (Q × 1000) / q (tr/min), où Q est le débit en L/min et q est le déplacement géométrique en cm³/tr. L'efficacité volumétrique varie généralement de 92 % à 96 % sur l'ensemble de l'enveloppe opérationnelle, avec une efficacité plus élevée maintenue à des vitesses et des pressions modérées.

Couple de sortie : T = (Δp × q) / (20 Ð) (Nm), où Δp est la différence de pression en bar, q est le déplacement en cm³/tr et η représente le rendement global (généralement 85-90 %). L'efficacité mécanique tient compte des pertes par frottement dans les roulements, les joints et les surfaces de contact Geroler.

Puissance de sortie : P = (T × n) / 9 550 (kW), ou de manière équivalente P = (Q × Δp) / 600 × η (kW). La puissance continue maximale varie de 25,7 kW (OMT 160) à 42,5 kW (OMT 500/800), avec des pics intermittents jusqu'à 71,7 kW.

Compatibilité et interchangeabilité Danfoss

L'une des principales propositions de valeur de la série HANJIU OMT est l'interchangeabilité physique et fonctionnelle complète avec les moteurs orbitaux de la série Danfoss OMT. Cette interchangeabilité a été validée par une analyse dimensionnelle approfondie, une analyse comparative des performances et une validation des services sur le terrain dans diverses installations mondiales.

Équivalence dimensionnelle

Les dimensions critiques de montage et de connexion sont maintenues en stricte conformité avec les spécifications Danfoss, garantissant un remplacement direct sans modification des structures de la machine hôte ou de la plomberie hydraulique :

•Bride de montage :Bride carrée standard à quatre boulons avec un diamètre de cercle de boulons de 160 mm, des trous de montage de 14 mm et un diamètre pilote de 125 mm — dimensionnellement identique à la configuration Danfoss.

•Interface d'arbre :Plusieurs options d'arbre, notamment cylindrique de 40 mm avec clavette A12 × 8 × 70 (DIN 6885), cannelé 1-1/2 pouce 17T et configurations de prise de force 1-3/8 pouce, correspondent exactement aux offres Danfoss.

•Configuration des ports :Collecteur décalé à ports latéraux avec ports principaux G 3/4 (BSP) et port de vidange G 1/4, avec quatre filetages de montage de bloc M10 pour une installation de collecteur en option.

•Enveloppe globale :Les dimensions externes, les longueurs d'extension d'arbre et les diamètres du corps correspondent à ± 0,2 mm des spécifications Danfoss, garantissant ainsi l'absence de problèmes d'interférence dans les applications de remplacement.

Analyse comparative des performances

Des tests indépendants menés conformément aux normes ISO 4391 et ISO 4409 confirment que les moteurs de la série HANJIU OMT atteignent des mesures de performances inférieures à 3 % par rapport aux modèles Danfoss équivalents sur l'ensemble de l'enveloppe de fonctionnement. Les paramètres spécifiques validés incluent :

•Efficacité Volumétrique :92 à 96 % dans les conditions nominales, correspondant aux performances Danfoss dans l'incertitude de mesure.

•Efficacité mécanique :88 à 92 % sur toute la plage de vitesse, avec des performances légèrement supérieures à basse vitesse attribuées au profil de dent Geroler optimisé.

•Couple de démarrage :Le couple de démarrage minimum à la pression continue maximale dépasse 85 % du couple théorique, correspondant ou dépassant les spécifications Danfoss.

•Capacité de pression :Tous les modèles ont été testés à une pression continue de 1,5 × sans défaillance structurelle, respectant les marges de sécurité Danfoss.

•Émission de bruit :Les niveaux de puissance sonore mesurés selon la norme ISO 4412-1 se situent à 2 dB(A) des valeurs Danfoss sur tous les points de fonctionnement.

Kits de joints et pièces d'entretien

HANJIU propose des kits de joints complets et des composants de maintenance qui font directement référence aux références Danfoss. Le kit de joints primaires (correspondant à Danfoss 151B0113) comprend tous les joints toriques, joints d'arbre et joints requis pour la révision complète du moteur. Les composants à usure critique, notamment les ensembles Geroler, les plaques de soupape à disque et les ensembles de roulements, sont disponibles en tant que pièces d'origine HANJIU avec certification dimensionnelle complète.

Cette interchangeabilité des pièces étend la philosophie de service humanisé : les techniciens de maintenance peuvent tirer parti de leur connaissance existante de la construction de moteurs Danfoss lors de l'entretien des unités HANJIU, éliminant ainsi les besoins de recyclage et minimisant les temps d'arrêt pendant les procédures de révision.

Applications dans tous les secteurs

Les moteurs orbitaux de la série HANJIU OMT servent de composants essentiels de transmission de puissance dans un large éventail d'industries et d'applications. La densité de couple élevée, l'enveloppe compacte et la construction robuste rendent ces moteurs particulièrement adaptés aux environnements difficiles où la fiabilité et la facilité d'entretien sont primordiales.

Machines agricoles

Les équipements agricoles modernes exigent des entraînements hydrauliques offrant un contrôle précis de la vitesse, un couple de démarrage élevé et de longs intervalles d'entretien dans des environnements poussiéreux et vibrants. Les moteurs HANJIU OMT alimentent des fonctions critiques, notamment :

•Moissonneuse-batteuse :Les entraînements des bobines de coupe, les systèmes de convoyeurs d'alimentation et les mécanismes de broyage de paille bénéficient du fonctionnement fluide à basse vitesse et de la résistance à la contamination agricole de la série OMT.

•Ensileuses :Les entraînements de tête de coupe et de soufflante robustes utilisent les modèles OMT 400-630 pour leur densité de couple exceptionnelle et leur résistance aux charges de choc.

•Accessoires pour tracteur :Les godets à chargeur frontal, les fraises rotatives et les équipements de semis mettent en œuvre des moteurs OMT 160-250 pour les fonctions hydrauliques auxiliaires nécessitant un contrôle de position précis.

•Systèmes d'irrigation :Les systèmes d'irrigation à pivot central et à déplacement linéaire utilisent des moteurs OMT pour les roues motrices de la tour, fonctionnant en continu dans des environnements extérieurs avec un minimum d'entretien.

Équipement de construction et d'exploitation minière

L'industrie de la construction impose des exigences sévères aux composants hydrauliques, notamment l'exposition à la poussière abrasive, aux charges de choc élevées et aux températures ambiantes extrêmes. Les moteurs de la série HANJIU OMT ont démontré des performances fiables dans :

•Bétonnières :Les entraînements de rotation du tambour utilisent des moteurs OMT 315-500 pour un fonctionnement fluide et continu dans diverses conditions de charge.

•Rouleaux compresseurs :Les entraînements du tambour vibrant et des roues utilisent des moteurs OMT 250-400, avec une conception de valve à disque offrant une excellente stabilité à basse vitesse pour un contrôle précis du compactage.

•Équipement de forage :Les foreuses hydrauliques mettent en œuvre des moteurs OMT 315-630 pour les mécanismes de rotation et d'alimentation, nécessitant un couple élevé à basse vitesse avec une excellente contrôlabilité de la vitesse.

•Manutention des matériaux :Les palans à benne, les entraînements de convoyeurs et les mécanismes d'alimentation des concasseurs dans les opérations minières bénéficient de la capacité portante et de la résistance aux chocs robustes de la série OMT.

Applications industrielles et marines

Au-delà des machines mobiles, les moteurs HANJIU OMT remplissent des fonctions critiques dans les équipements industriels stationnaires et les systèmes marins :

•Systèmes de treuil et de levage :Les treuils de pont marins, les transporteurs de filets de pêche et les treuils de levage industriels utilisent des moteurs OMT 400-800 pour leur couple de maintien élevé et leurs caractéristiques de freinage fiables.

•Moulage par injection plastique :Les entraînements à vis dans les machines de moulage par injection utilisent des moteurs OMT 200-315 pour un contrôle précis de la plastification.

•Transformation des aliments :Les variantes en acier inoxydable et résistantes à la corrosion sont utilisées dans les entraînements de convoyeurs, les mélangeurs et les équipements d'emballage nécessitant une construction hygiénique.

•Équipement forestier :Les pompes de fendage de bûches, les entraînements à grappin et les systèmes d'alimentation de scierie bénéficient d'une densité de puissance élevée et d'une construction résistante aux intempéries.

Gestion humanisée et coût total de possession

HANJIU Technology se distingue par une philosophie de gestion humanisée qui donne la priorité au succès des clients à long terme plutôt qu'aux relations transactionnelles à court terme. Cette approche se manifeste par un support après-vente complet, des programmes de maintenance proactifs et une culture d'entreprise engagée à minimiser le coût total de possession de chaque moteur vendu.

Stratégie de réduction des coûts de maintenance

Le coût total de possession des moteurs orbitaux hydrauliques s’étend bien au-delà du prix d’achat initial. Le modèle de service humanisé de HANJIU aborde systématiquement chaque élément de coût :

•Programmes de maintenance préventive :HANJIU propose des programmes de maintenance personnalisés en fonction de la gravité de l'application, des heures de fonctionnement et des conditions environnementales. Ces programmes optimisent les intervalles de remplacement des joints, les fréquences de changement de filtre et les calendriers d'analyse de l'huile pour éviter les pannes catastrophiques tout en évitant les dépenses de maintenance inutiles.

•Accessibilité du kit de joints :Les kits de joints de révision complets coûtent entre 60 et 70 % du prix des kits Danfoss équivalents, avec une disponibilité mondiale via les centres de distribution régionaux garantissant un temps d'arrêt minimal lors des événements de maintenance.

•Formation technique :HANJIU propose des programmes de formation technique gratuits pour le personnel de service des distributeurs et les équipes de maintenance des utilisateurs finaux, couvrant le diagnostic du moteur, l'analyse des modes de défaillance et les procédures d'installation appropriées pour maximiser la durée de vie.

•Options de garantie prolongée :La garantie standard d'un an s'étend à trois ans avec la participation au programme de maintenance préventive HANJIU, démontrant la confiance dans la durabilité du produit tout en offrant une protection budgétaire aux exploitants de flotte.

Disponibilité des pièces et support après-vente

HANJIU maintient un inventaire important de moteurs complets et de pièces de rechange dans des centres de distribution stratégiques en Asie, en Europe, au Moyen-Orient et en Amérique. Ce positionnement des stocks permet une réponse rapide aux besoins de maintenance de routine et aux besoins de remplacement d’urgence. L'équipe du service client de l'entreprise fournit des conseils techniques en anglais, chinois, espagnol et arabe, garantissant une communication efficace quel que soit l'emplacement du client.

Les ressources techniques en ligne, notamment des modèles 3D, des guides d'installation, des organigrammes de dépannage et des bases de données de références croisées, permettent au personnel de maintenance d'identifier les pièces de rechange appropriées et d'exécuter les réparations efficacement. L'engagement de HANJIU en faveur du partage des connaissances reflète la philosophie de gestion humanisée : un client informé prend de meilleures décisions, prolonge la durée de vie de ses équipements et développe une fidélité durable envers les fournisseurs qui contribuent à leur succès opérationnel.

Prix ​​compétitifs et excellence de la chaîne d’approvisionnement

À une époque où tous les secteurs industriels sont de plus en plus conscients des coûts, HANJIU offre des avantages économiques convaincants sans compromettre la qualité de l'ingénierie ou la précision de la fabrication. La capacité de production verticalement intégrée de l'entreprise, la gestion efficace de la chaîne d'approvisionnement et la philosophie de tarification stratégique créent une valeur durable pour les distributeurs et les utilisateurs finaux.

Analyse du rapport qualité-prix

L'analyse comparative des coûts d'acquisition révèle que les moteurs de la série HANJIU OMT coûtent généralement entre 40 et 60 % de ceux des modèles Danfoss équivalents, en fonction des spécifications et du volume. Cet avantage tarifaire provient de plusieurs facteurs structurels :

•Efficacité de fabrication :Les centres d'usinage CNC modernes, les lignes d'assemblage automatisées et les principes de fabrication allégée minimisent les frais généraux de production tout en maintenant des tolérances de qualité strictes.

•Intégration verticale :Les opérations de moulage, d'usinage, de traitement thermique et d'assemblage en interne éliminent les majorations intermédiaires et garantissent un contrôle qualité complet tout au long du processus de fabrication.

•Approvisionnement stratégique :Des relations à long terme avec des fournisseurs de matières premières certifiés et une gestion optimisée des stocks réduisent les coûts d'approvisionnement sans compromettre les spécifications des matériaux.

•Distribution directe :L'élimination des canaux de distribution à plusieurs niveaux permet une tarification directe en usine aux distributeurs agréés, maximisant ainsi la rétention des marges à chaque niveau de la chaîne d'approvisionnement.

Le rapport qualité-prix qui en résulte positionne HANJIU comme le choix optimal pour les acheteurs soucieux des coûts qui refusent de sacrifier la fiabilité au profit de l'économie. Les opérateurs de flotte gérant plusieurs machines, les sociétés de location avec un chiffre d'affaires élevé et les distributeurs sur les marchés en développement bénéficient particulièrement de cette proposition de valeur.

Livraison rapide et logistique mondiale

HANJIU maintient une capacité de production supérieure à 10 000 moteurs orbitaux par an, avec des délais de livraison standard de 10 à 15 jours ouvrables pour les modèles du catalogue. Les calendriers de production accélérés répondent aux besoins urgents avec une livraison aussi courte que 5 à 7 jours ouvrables pour les applications critiques.

Des partenariats logistiques mondiaux avec des transitaires établis garantissent une livraison fiable vers des destinations dans le monde entier. L'emballage d'exportation dans des caisses en bois avec protection contre l'humidité garantit l'arrivée dans un état frais d'usine, quelle que soit la durée du transit. Les documents douaniers, les certificats d'origine et les certifications de conformité sont préparés en interne pour éviter les retards liés à la documentation dans les ports de destination.

Pour les clients OEM à volume élevé, HANJIU propose des programmes de stocks gérés par les fournisseurs avec un stock de consignation positionné dans ou à proximité des installations de fabrication du client. Cet arrangement élimine entièrement les délais de livraison pour les commandes récurrentes tout en optimisant le déploiement du fonds de roulement du client.

Protocoles d’assurance qualité et de test

HANJIU Technology exploite un système complet de gestion de la qualité certifié selon les normes ISO 9001 : 2015, avec une certification supplémentaire de marquage CE pour tous les moteurs de la série OMT vendus dans l'Espace économique européen. Le programme d'assurance qualité comprend l'inspection des matériaux entrants, la vérification dimensionnelle en cours de processus, les tests de production à 100 % et l'échantillonnage statistique des produits finis pour une validation de durabilité étendue.

Chaque moteur de la série HANJIU OMT est soumis à des tests de production obligatoires, notamment : (1) vérification de l'intégrité du joint à une pression nominale de 1,5 fois ; (2) Confirmation des performances de vitesse et de couple dans l'enveloppe de fonctionnement nominale ; (3) Inspection des fuites externes sous pression de service maximale ; (4) Validation des performances du joint d'arbre avec une pression de conduite de retour élevée ; et (5) Mesure du niveau de bruit pour confirmer la conformité aux limites des spécifications. Les données de test sont enregistrées et archivées pour une traçabilité complète de la production, avec des certificats de test disponibles sur demande.

Des certifications de matériaux accompagnent chaque lot de production, vérifiant la conformité aux exigences des spécifications pour les pièces moulées du boîtier (fonte nodulaire GGG50 minimum), l'acier d'arbre (42CrMo4 ou équivalent), les chemins de roulement (acier pour roulements cémentés) et les composés d'étanchéité (norme NBR, Viton en option pour les applications à haute température). Des analyses métallurgiques et des tests de propriétés mécaniques sont effectués régulièrement dans des laboratoires externes accrédités pour valider les processus de contrôle qualité internes.

Conclusion

Les moteurs orbitaux de la série HANJIU OMT représentent une solution mature et techniquement validée pour les applications de transmission de puissance hydraulique dans les secteurs de l'agriculture, de la construction, de l'industrie et de la marine. L'interchangeabilité complète avec les modèles Danfoss OMT 160 à OMT 800 — vérifiée par une analyse dimensionnelle, une analyse comparative des performances et un historique complet d'entretien sur le terrain — permet une spécification fiable des moteurs HANJIU pour les nouvelles conceptions d'équipements et le remplacement des installations existantes.

La combinaison d'une qualité d'ingénierie équivalente à celle des marques européennes établies, de prix positionnés à 40 à 60 % des alternatives OEM, de cycles de livraison rapides mesurés en jours plutôt qu'en semaines et d'une philosophie de service après-vente véritablement humanisée crée une valeur convaincante pour les distributeurs, les exploitants de flottes et les utilisateurs finaux. L'engagement de HANJIU à minimiser le coût total de possession grâce à un support de maintenance préventive, à une tarification accessible des pièces de rechange et au partage des connaissances techniques démontre un modèle de relation fournisseur aligné sur le succès à long terme du client.

Alors que les marchés hydrauliques mondiaux continuent d'évoluer vers une plus grande rentabilité sans compromettre la fiabilité, la technologie HANJIU se positionne comme la source alternative privilégiée pour les moteurs orbitaux de la série OMT. L'investissement continu de l'entreprise dans l'automatisation de la fabrication, l'amélioration du système qualité et l'expansion du réseau de distribution mondial garantit que cette proposition de valeur se renforcera encore dans les années à venir.

Références et lectures complémentaires

•Solutions d'alimentation Danfoss :Informations techniques : moteurs orbitaux OMS, OMT et OMV (Publication BC152886483862).

•ISO 4391:2009 :Transmission hydraulique — Moteurs rotatifs — Méthode standard pour dériver les performances en régime permanent.

•ISO 4409 : 2019 :Transmissions hydrauliques — Pompes volumétriques, moteurs et transmissions intégrées — Méthodes d'essai et de présentation des performances de base en régime permanent.

•ISO 4412-1:2022 :Transmissions hydrauliques — Code d'essai pour la détermination des niveaux de puissance acoustique des pompes, des moteurs et des transmissions intégrées.

•ISO 9001 : 2015 :Systèmes de management de la qualité — Exigences (référence de certification HANJIU).

•Catalogue technique HANJIU :Moteurs orbitaux série BMT/OMT — Spécifications complètes du produit, dessins dimensionnels et codes de commande. Disponible auprès des distributeurs HANJIU agréés.

•Bulletin d'ingénierie des applications HANJIU AE-2024-03 :Méthodologie de dimensionnement du moteur et directives de conception du système hydraulique pour les applications de la série OMT.
