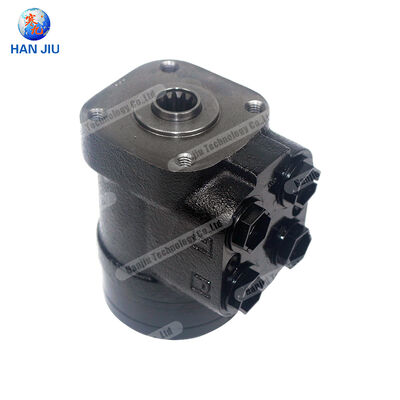

Série HANJIU OSPB

Unités de direction Orbitrol

Livre blanc technique

Compatible Danfoss | ON/OU/CN/LS | Coût optimisé | Livraison rapide

Shijiazhuang Hanjiu Technology Co., Ltd. 2025

Table des matières

Résumé exécutif 3

Introduction à la technologie de pilotage Orbitrol 4

Principe de fonctionnement des vannes Orbitrol 4

Composants structurels et fonction 5

Présentation de la série HANJIU OSPB 6

Gamme de produits : OSPB 50 à OSPB 500 6

Configurations du circuit hydraulique 7

Spécifications techniques complètes 9

OSPB 50 à OSPB 500 Données de performances complètes 9

Guide de sélection du type de circuit 11

Compatibilité Danfoss OSPB 12

Interchangeabilité dimensionnelle 12

Validation des performances 13

Kits de joints et pièces de rechange 14

Applications dans tous les secteurs 15

Machines agricoles 15

Construction et manutention 16

Véhicules industriels et marins 16

Gestion humanisée et support après-vente 17

Réduction des coûts de maintenance 17

Disponibilité des pièces et service technique 18

Avantage concurrentiel et proposition de valeur 19

Leadership en termes de prix et de performance 19

Vitesse de livraison et chaîne d’approvisionnement 20

Assurance qualité et certifications 21

Conclusion 22

Références 23

Résumé exécutif

La commande hydraulique de direction représente l’un des systèmes fonctionnels les plus critiques des machines mobiles, ayant un impact direct sur la sécurité de l’opérateur, la productivité et la maniabilité de l’équipement. L'unité de direction Orbitrol - également connue sous le nom d'unité de commande de direction hydrostatique ou de valve de direction entièrement hydraulique - sert de système nerveux central de la direction assistée hydraulique moderne, convertissant l'entrée mécanique du volant en débit hydraulique précisément dosé qui actionne les vérins de direction. HANJIU Technology s'est imposée comme l'un des principaux fabricants d'unités de direction Orbitrol, proposant la série OSPB avec une interchangeabilité fonctionnelle et dimensionnelle complète avec les séries Danfoss OSPB et OSPC.

Ce livre blanc technique présente une documentation technique complète pour les unités de direction orbitrol de la série HANJIU OSPB, englobant les onze variantes de déplacement de l'OSPB 50 à l'OSPB 500, ainsi que la gamme complète de configurations de circuits hydrauliques, notamment la non-réaction à centre ouvert (ON), la réaction à centre ouvert (OR), le centre fermé (CN) et la détection de charge (LS). L'analyse démontre que les unités HANJIU OSPB atteignent une précision de direction, une capacité de pression et une durabilité opérationnelle équivalentes à celles de leurs homologues Danfoss, tout en offrant des avantages économiques convaincants grâce à des prix compétitifs, une livraison rapide et une philosophie de service humanisée axée sur la minimisation des coûts de maintenance sur toute la durée de vie.

La série HANJIU OSPB couvre la plage de cylindrée de direction de 50 cm³/tr (adapté aux véhicules utilitaires compacts) à 500 cm³/tr (pour les plus grandes machines agricoles et de construction), avec des pressions de service maximales jusqu'à 210 bar et une capacité de pression de direction jusqu'à 175 bar. Quatre configurations de circuits hydrauliques distinctes permettent une adaptation optimale à tout type de pompe — des pompes à engrenages à cylindrée fixe aux systèmes de détection de charge à compensation de pression — garantissant des performances de direction économes en énergie et réactives sur toute la gamme d'applications d'équipements mobiles.

Introduction à la technologie de pilotage Orbitrol

L'évolution des systèmes de direction hydrauliques pour véhicules tout-terrain et machines industrielles a été définie par le développement de l'unité de direction Orbitrol — un dispositif ingénieusement compact qui intègre les fonctions d'une pompe doseuse, d'un distributeur et d'un régulateur de débit prioritaire dans un seul boîtier usiné avec précision. Cette intégration élimine la plomberie externe complexe, les ensembles de valves multiples et les problèmes de synchronisation associés aux conceptions antérieures de systèmes de direction, tout en offrant une sensation de direction, une réactivité et une fiabilité supérieures.

Le terme « orbitrol » dérive du mouvement orbital d'un ensemble d'engrenages interne (le mécanisme Gerotor ou Geroler) qui sert de cœur à l'unité de direction. Lorsque l'opérateur tourne le volant, l'arbre d'entrée entraîne un tiroir ou un manchon de valve qui dirige le flux hydraulique vers les vérins de direction et entraîne simultanément l'élément de dosage Gerotor. Le déplacement par tour du Gerotor détermine le volume précis d'huile délivré aux vérins de direction pour chaque tour du volant, créant ainsi une relation directe et prévisible entre la position de la roue et l'articulation du véhicule — la caractéristique fondamentale qui définit une sensation de direction de qualité.

HANJIU Technology a investi considérablement dans les capacités de fabrication de précision requises pour la production des unités de direction Orbitrol, reconnaissant que les tolérances serrées, les processus d'usinage spécialisés et les procédures d'assemblage exigeantes inhérentes à ces dispositifs représentent une barrière technique importante à l'entrée. La série OSPB de la société bénéficie de cellules de fabrication de Gerotor dédiées, d'un équipement de rodage de précision pour l'usinage du corps de vanne et d'une infrastructure complète de tests de fin de ligne spécialement conçue pour la validation des unités de direction.

Principe de fonctionnement des vannes Orbitrol

L'unité de direction orbitrol HANJIU OSPB fonctionne sur le principe de direction hydrostatique à centre fermé, intégrant trois éléments fonctionnels principaux dans un boîtier monobloc compact :

•Pompe doseuse (ensemble Gerotor) :L'engrenage interne avec son rotor en orbite et son stator fixe mesure avec précision le volume d'huile hydraulique proportionnel à la rotation du volant. Le déplacement géométrique de cet ensemble Gerotor (50 à 500 cm³/tr selon le modèle) détermine le volume d'huile délivré par tour de volant, un paramètre critique qui définit la sensibilité de la direction et le nombre de tours de roue d'une butée à l'autre.

•Ensemble de vanne rotative :Un manchon de valve et un tiroir usinés avec précision, directement couplés à l'arbre d'entrée du volant, dirigent l'huile sous pression vers l'orifice approprié du cylindre de direction tout en renvoyant l'huile d'échappement au réservoir. En position neutre (droite), la vanne maintient une condition centrée avec une chute de pression minimale, tandis que le déplacement angulaire du volant ouvre progressivement les voies d'écoulement vers l'orifice du cylindre correspondant.

•Contrôle de flux prioritaire :Une valve de priorité intégrée garantit que le débit de direction reçoit une alimentation préférentielle de la pompe du système, maintenant une réponse de direction constante quelles que soient les demandes simultanées d'autres fonctions hydrauliques (levage du chargeur, système hydraulique de l'outil, etc.). Le débit excédentaire au-delà des exigences de direction est dirigé vers le circuit hydraulique auxiliaire.

Lorsque l'opérateur amorce un virage, la rotation du volant provoque le déplacement du tiroir de valve par rapport au manchon de valve, ouvrant un chemin d'écoulement depuis l'entrée de pression à travers l'élément de dosage Gerotor jusqu'à l'orifice de cylindre approprié. L'ensemble Gerotor, entraîné par l'accouplement mécanique entre les composants de la vanne, délivre un volume d'huile précisément dosé au cylindre de direction. Simultanément, l'huile de retour provenant de l'orifice du cylindre opposé revient à travers le Gerotor et sort vers le réservoir hydraulique. Cet agencement en boucle fermée garantit que la position du vérin de direction est toujours proportionnelle au déplacement du volant, quelles que soient la pression du système ou les variations de charge.

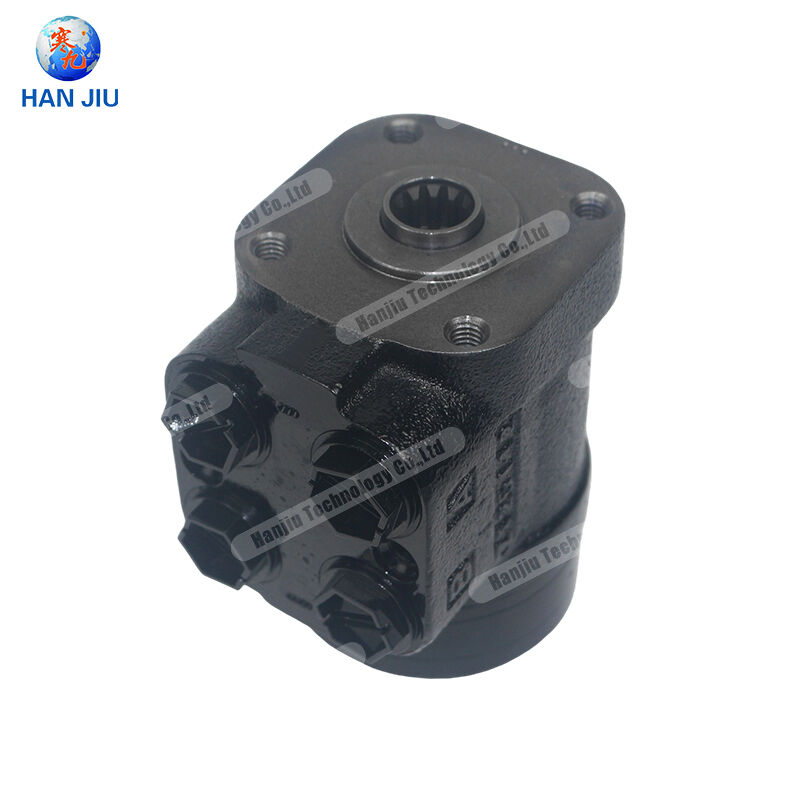

Composants structurels et fonction

L'unité de direction de la série HANJIU OSPB comprend plusieurs groupes de composants conçus avec précision, chacun contribuant aux performances globales, à la fiabilité et à la durée de vie de l'appareil :

•Corps de vanne (boîtier) :L'alliage d'aluminium moulé de haute qualité (EN AC-AlSi10Mg(Fe) ou équivalent) offre une intégrité structurelle légère avec d'excellentes caractéristiques d'usinage. Le boîtier contient des alésages affûtés avec précision pour le manchon de vanne, la chambre du gérotor et les composants de vanne prioritaire, avec des tolérances maintenues à ± 5 microns pour garantir une bonne étanchéité et une fuite interne minimale.

•Manchon et bobine de valve :Les composants en acier allié trempé, rectifiés et rodés pour obtenir des finitions de surface submicroniques et des jeux radiaux précis (généralement 3 à 8 microns), fournissent le débitmètre de précision qui définit la qualité de la direction. La géométrie des ports du manchon détermine les caractéristiques de progression du flux lorsque le volant est tourné depuis le centre.

•Ensemble de dosage Gerotor/Geroler :Le jeu d'engrenages internes avec profil de dent optimisé permet une mesure volumétrique précise avec un minimum de friction et d'usure. La variante Geroler, utilisant des roulements à aiguilles entre les surfaces de contact du rotor et du stator, réduit les pertes par frottement et améliore l'efficacité mécanique, ce qui est particulièrement important pour les unités de plus grande cylindrée.

•Ensemble d'arbre d'entrée :L'interface du volant, disponible avec des cannelures de colonne de direction standard (généralement de 1 pouce ou 3/4 de pouce de diamètre avec différents nombres de dents), transmet le couple d'entrée de l'opérateur au mécanisme de soupape tout en s'adaptant au désalignement final et radial grâce à un support de roulement de précision.

•Clapets anti-retour et soupapes de décharge :Des clapets anti-retour internes empêchent le blocage de la pression des vérins lorsque le volant est relâché, tandis que des clapets de décharge en ligne protègent le circuit de direction des pics de pression provoqués par les forces externes appliquées aux roues directrices (chocs de la route, impact sur un trottoir, etc.).

•Système d'étanchéité :Les joints toriques et les joints d'arbre en NBR ou Viton de haute qualité maintiennent l'intégrité hydraulique sur toute la plage de températures de fonctionnement (-30 °C à +100 °C), avec des composés d'étanchéité à basse température en option pour les applications dans les climats arctiques.

Présentation de la série HANJIU OSPB

La série HANJIU OSPB comprend onze variantes de cylindrée, chacune disponible en quatre configurations de circuits hydrauliques, fournissant une matrice de solutions de direction complète qui répond à pratiquement toutes les exigences de direction des machines mobiles, des véhicules utilitaires compacts aux plus gros tracteurs agricoles et équipements de construction.

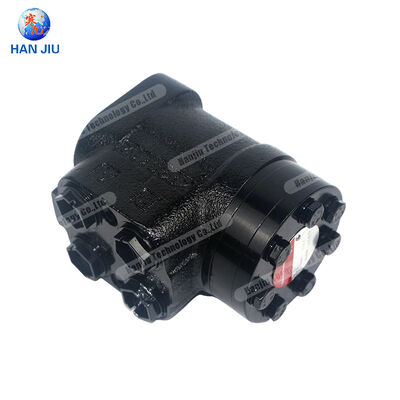

Gamme de produits : OSPB 50 à OSPB 500

La gamme de produits de la série HANJIU OSPB comprend les onze modèles de cylindrée suivants, chaque numéro de modèle indiquant la cylindrée nominale du Gerotor en centimètres cubes par tour :

•OSPB50 :Déplacement 50 cm³/tr — Unité de direction compacte pour petits véhicules utilitaires, mini-chargeurs, tracteurs de pelouse et de jardin et autres applications légères nécessitant un contrôle de direction précis du bout des doigts.

•OSPB63 :Déplacement 63 cm³/tr — Idéal pour les tracteurs compacts, les petits chariots élévateurs et les véhicules utilitaires municipaux où une direction réactive et une enveloppe compacte sont des priorités.

•OSPB80 :Déplacement 80 cm³/tr — L'option polyvalente de milieu de gamme pour les tracteurs agricoles de taille moyenne, les chargeuses sur pneus compactes et les chariots télescopiques, équilibrant l'effort de direction et les tours de roue de butée à butée.

•OSPB100 :Cylindrée 100 cm³/tr — La cylindrée la plus populaire pour les tracteurs agricoles standard jusqu'à 120 CV, offrant une excellente précision de direction avec un effort confortable de l'opérateur.

•OSPB125 :Déplacement 125 cm³/tr — Optimisé pour les gros tracteurs agricoles (120-180 CV) et les équipements de construction moyens nécessitant moins de tours de volant d'une butée à l'autre.

•OSPB160 :Déplacement 160 cm³/tr — Direction robuste pour les gros tracteurs, les grosses chargeuses sur pneus et les chariots élévateurs lourds où une vitesse de direction élevée et un effort réduit de l'opérateur sont essentiels.

•OSPB200 :Déplacement 200 cm³/tr — Unité de direction haute capacité pour grosses machines agricoles (180+ CV), engins de construction lourds et gros véhicules de manutention.

•OSPB250 :Déplacement 250 cm³/tr — Direction très robuste pour les plus gros tracteurs, les gros tombereaux articulés et les véhicules industriels spécialisés.

•OSPB315 :Déplacement 315 cm³/tr — Unité standard de capacité maximale pour les plus gros équipements mobiles nécessitant une action minimale sur le volant pour une articulation maximale.

•OSPB400 :Déplacement 400 cm³/tr — Capacité ultra élevée pour les équipements lourds spécialisés et les applications de direction personnalisées nécessitant une vitesse de direction extrême.

•OSPB500 :Déplacement 500 cm³/tr — Le modèle phare offrant un débit de direction maximal pour les équipements orientables les plus grands et les plus lourds du secteur.

Configurations de circuits hydrauliques

Chaque variante de cylindrée HANJIU OSPB est disponible en quatre configurations de circuits hydrauliques distinctes, permettant une adaptation optimale à l'architecture du système hydraulique du véhicule :

ON — Centre ouvert, non-réaction

La configuration à centre ouvert sans réaction est le type de circuit le plus largement utilisé, en particulier dans les équipements agricoles et de construction. En configuration ON, la vanne interne maintient un chemin central ouvert en position neutre, permettant au débit de la pompe de traverser l'unité de direction avec une chute de pression minimale avant de retourner au réservoir hydraulique. Lorsque le volant est tourné, la valve ferme progressivement le chemin à centre ouvert tout en ouvrant simultanément le chemin de dosage vers les vérins de direction. La caractéristique de « non-réaction » signifie que les forces externes appliquées aux roues directrices (dues aux irrégularités de la route, aux obstacles ou aux tendances à l'auto-alignement) ne sont pas retransmises au volant. Cette isolation offre une expérience confortable à l'opérateur en empêchant le rebond du volant et constitue la configuration préférée pour la majorité des applications tout-terrain.

Le circuit ON est universellement compatible avec les pompes à engrenages à cylindrée fixe et constitue la configuration standard pour les tracteurs, les chargeuses, les chariots élévateurs et les équipements similaires où le confort de l'opérateur est une considération primordiale.

OU — Centre ouvert, réaction

La configuration Open Center Reaction fournit un retour mécanique direct des roues directrices au volant, permettant à l'opérateur de « ressentir » les conditions routières et la résistance des pneus à travers le volant. Dans la configuration OR, une liaison de rétroaction (généralement mise en œuvre via l'accouplement mécanique de l'ensemble Gerotor) transmet les informations de position du vérin de direction au tiroir de valve, créant un effet servo-suiveur dans lequel la position du volant correspond directement à l'angle du volant.

La direction à réaction est privilégiée dans les applications où l'opérateur bénéficie d'un retour tactile sur les conditions du sol et l'adhérence des pneus, telles que le transport agricole à grande vitesse, les véhicules routiers et certains chariots élévateurs industriels. Cependant, la configuration OR transmet les chocs de la route aux mains de l'opérateur et est généralement moins confortable pour un fonctionnement continu que la variante ON.

CN — Centre fermé

La configuration à centre fermé est conçue pour être utilisée avec des pompes à cylindrée variable à compensation de pression (généralement des pompes à piston avec commande à détection de charge ou à compensation de pression). En position neutre, la vanne bloque tout le débit à travers l'unité de direction, maintenant la pompe à une pression de veille (généralement 15-25 bars). Lorsque la direction est initiée, la vanne s'ouvre pour demander du débit à la pompe, qui répond en augmentant la cylindrée pour fournir le débit de direction requis.

Le circuit CN élimine le flux continu à travers l'unité de direction en position droite, réduisant ainsi la consommation d'énergie et le chauffage de l'huile hydraulique par rapport aux systèmes à centre ouvert. Cette configuration est de plus en plus spécifiée dans les conceptions d'équipements modernes où l'efficacité énergétique et la gestion thermique sont des priorités. Le circuit CN nécessite une pompe à cylindrée variable compatible et ne convient pas aux installations de pompes à cylindrée fixe.

LS — Détection de charge

La configuration Load Sensing représente le type de circuit de direction le plus avancé et le plus économe en énergie. En plus de la fonction de blocage à centre fermé en position neutre, la vanne LS génère un signal de détection de charge (un retour de pression proportionnel à la demande instantanée du circuit de direction) qui contrôle une pompe à détection de charge. Ce signal garantit que la pompe fournit précisément le débit et la pression requis pour la demande actuelle de direction – ni plus, ni moins – minimisant le gaspillage d'énergie au minimum théorique absolu.

La configuration LS offre l'avantage supplémentaire de maintenir une vitesse et une sensation de direction constantes, quelles que soient les variations du régime moteur, les demandes hydrauliques simultanées d'autres fonctions ou les changements de charge de direction. À mesure que la charge de direction augmente (virages serrés, sol mou, équipement lourd), le système de détection de charge ajuste automatiquement le débit de la pompe pour maintenir des performances de direction constantes. Le circuit LS est la configuration privilégiée pour les conceptions d'équipements haut de gamme où la qualité de la direction et l'efficacité énergétique sont primordiales.

Spécifications techniques complètes

Les données de performances complètes suivantes ont été compilées à partir de tests de validation de production effectués conformément à la norme ISO 4925 et aux protocoles de test Orbitrol standard de l'industrie. Toutes les valeurs représentent des moyennes statistiques issues d'essais sur échantillons de production utilisant de l'huile hydraulique à base minérale (ISO VG 46) à une température de fonctionnement stabilisée à 50 °C.

OSPB 50 à OSPB 500 — Données complètes sur les performances

Le tableau 1 présente la matrice complète des spécifications techniques des onze variantes d'unité de direction orbitrol de la série HANJIU OSPB, avec des données de performances applicables dans les quatre configurations de circuit (ON, OR, CN, LS), sauf indication contraire.

Tableau 1 : Spécifications techniques complètes de la série HANJIU OSPB

Observations critiques issues des données de spécification : (1) La plage de déplacement de 50 à 500 cm³/tr permet la conception de systèmes de direction pour des véhicules couvrant toute la gamme, depuis l'équipement utilitaire compact jusqu'aux plus grandes machines agricoles et de construction ; (2) Une pression de service maximale de 210 bars et une pression de direction maximale de 175 bars offrent une capacité adéquate pour les charges de direction les plus exigeantes rencontrées dans les équipements lourds ; (3) Le couple d'entrée de 1,5 à 3,0 Nm fournit un effort de direction confortable pour les opérateurs de toutes capacités physiques ; (4) La perte de charge maximale en position neutre (12 bar pour ON/OR, 25 bar pour CN/LS) assure la compatibilité avec les méthodologies standards de dimensionnement des pompes.

Guide de sélection du type de circuit

La sélection de la configuration du circuit hydraulique appropriée dépend du type de pompe du véhicule, des exigences de performance de la direction et des priorités en matière d'efficacité énergétique :

Tableau 2 : Guide de sélection de la configuration du circuit HANJIU OSPB

La matrice de sélection du tableau 2 fournit des indications initiales pour la sélection du type de circuit. Les spécifications finales doivent être confirmées en consultation avec l'ingénierie d'application de HANJIU, en tenant compte des caractéristiques spécifiques de la pompe, de la masse du véhicule, de la géométrie de la direction et des conditions de fonctionnement de l'application prévue.

Compatibilité Danfoss OSPB

La série HANJIU OSPB atteint une interchangeabilité physique et fonctionnelle complète avec les unités de direction orbitrol des séries Danfoss OSPB et OSPC. Cette interchangeabilité englobe les onze variantes de cylindrée et les quatre configurations de circuits, offrant ainsi aux communautés du marché secondaire et des équipementiers une source alternative entièrement compatible pour l'approvisionnement des unités de direction.

Interchangeabilité dimensionnelle

Toutes les interfaces de montage et de connexion critiques sont conformes aux spécifications Danfoss OSPB/OSPC, permettant un remplacement direct sans modification des colonnes de direction, de la plomberie hydraulique ou de la structure du véhicule :

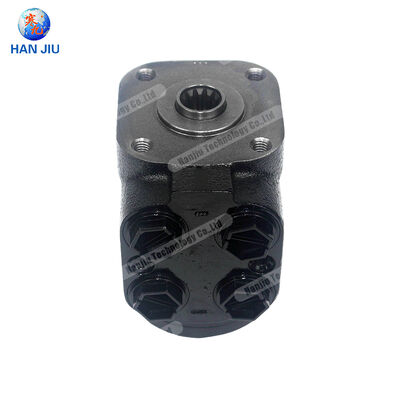

•Interface de montage :Montage par bride standard à quatre boulons avec un diamètre pilote de 31,75 mm (1,25 pouce) et des boulons de montage M6 sur un cercle de boulons de 50,8 mm — identique à la configuration Danfoss OSPB/OSPC pour toutes les variantes de cylindrée.

•Arbre d'entrée :Les options d'arbre de colonne de direction standard, notamment des arbres cannelés de 3/4 de pouce et 1 pouce de diamètre (différents nombres de dents), des arbres à clavette en bois et des configurations d'arbre conique, correspondent aux offres Danfoss pour une compatibilité directe avec la colonne de volant.

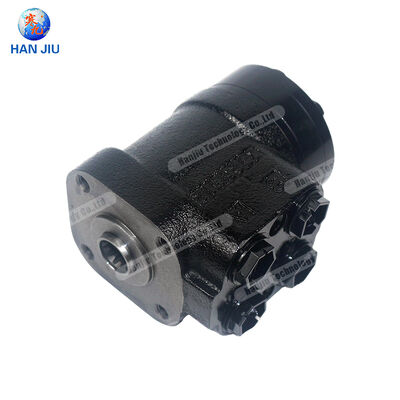

•Configuration des ports :Disposition des ports standard avec trois ports de connexion principaux : P (entrée de pression), T (retour du réservoir) et L/R (ports de cylindre gauche/droite). Les filetages des ports sont M18 × 1,5 ou 3/8-16 UNF selon la variante du modèle, avec référence croisée aux spécifications du port Danfoss.

•Enveloppe globale :Le diamètre du corps, la hauteur de la bride de montage, l'extension de l'arbre d'entrée et la longueur axiale totale correspondent aux spécifications Danfoss OSPB à ± 0,3 mm près, garantissant ainsi l'absence d'interférence dans les applications de remplacement.

•Port de signal de détection de charge :Les unités de configuration LS incluent le port de signal à détection de charge (généralement M12 × 1,5 ou 1/4 NPT) dans la position et l'orientation identiques aux unités Danfoss OSPC-LS, permettant une connexion directe aux commandes de pompe à détection de charge existantes.

Validation des performances

Des tests complets confirment l'équivalence des performances entre les unités de direction orbitrol de la série HANJIU et Danfoss OSPB. Les paramètres validés incluent :

•Précision de mesure :Écart de déplacement volumétrique de ± 3 % de la valeur nominale sur toute la plage de pression et de température de fonctionnement, correspondant aux tolérances de production Danfoss.

•Caractéristiques des vannes :La chute de pression en position neutre, la courbe de progression du débit et la linéarité du dosage correspondent aux spécifications Danfoss dans les limites de l'incertitude de mesure.

•Capacité de pression :Tous les modèles ont été testés à une pression de service maximale de 1,5 × (315 bars) sans défaillance structurelle ni fuite de joint, respectant les marges de sécurité Danfoss.

•Effort de pilotage :Les caractéristiques du couple d'entrée (couple de décollage, couple de fonctionnement et gradient de couple) s'inscrivent dans les plages de spécifications Danfoss, garantissant ainsi une sensation de direction équivalente pour l'opérateur.

•Tests d'endurance :Des tests de durée de vie accélérés jusqu'à 2 millions de cycles de direction démontrent l'intégrité des joints, les taux d'usure et la rétention de la précision des dosages équivalents aux données de durabilité publiées par Danfoss.

Kits de joints et pièces de rechange

Des kits complets de joints de révision pour les unités de direction de la série HANJIU OSPB sont disponibles avec une référence croisée directe aux références Danfoss. Le kit de joints (correspondant au Danfoss 151B0118 pour la configuration NBR standard) comprend tous les joints toriques, les joints d'arbre, les joints de boîtier de Gerotor et les joints de corps de vanne requis pour la remise à neuf complète de l'unité de direction.

Les composants de service individuels, notamment les ensembles Gerotor, les manchons de vanne, les tiroirs de vanne, les ensembles d'arbre d'entrée et les cartouches de clapet anti-retour, sont stockés en tant que pièces d'origine HANJIU. La construction modulaire commune à la plate-forme de conception OSPB permet une réparation au niveau des composants plutôt que le remplacement complet de l'unité, réduisant ainsi les coûts de réparation jusqu'à 65 % par rapport à l'achat d'une nouvelle unité.

Applications dans tous les secteurs

Les unités de direction orbitrol de la série HANJIU OSPB servent de noyau de commande de direction dans une vaste gamme de machines mobiles dans les secteurs agricole, de la construction, industriel et maritime. La large plage de cylindrée et les multiples configurations de circuits permettent une direction optimisée selon les spécifications pour pratiquement tous les véhicules à roues ou à chenilles nécessitant une assistance de direction assistée.

Machines agricoles

Les équipements agricoles représentent le plus grand segment de marché pour les unités de direction Orbitrol, avec la série HANJIU OSPB spécifiée dans toute la gamme de machines agricoles :

•Tracteurs compacts et utilitaires :Les unités OSPB 50-80 avec circuit ON permettent une direction du bout des doigts pour les tracteurs jusqu'à 50 CV, avec une configuration sans réaction assurant le confort de l'opérateur pendant les longues journées de travail.

•Tracteurs de milieu de gamme :Les unités OSPB 100-125 constituent la norme industrielle pour les tracteurs de la gamme 80-150 HP, offrant l'équilibre optimal entre la sensibilité de la direction et l'effort de l'opérateur pour les travaux sur le terrain et le transport routier.

•Tracteurs pour grandes cultures en rangs et articulés :Les unités OSPB 160-250 sont destinées aux plus gros tracteurs agricoles (150-400 CV), pour lesquels des débits de direction élevés et une réponse rapide de la direction sont essentiels pour manœuvrer de gros outils.

•Récolteuses et pulvérisateurs automoteurs :Les unités OSPB 125-200 avec configuration LS en option fournissent la direction précise et réactive requise pour une récolte précise des cultures et une application de produits chimiques.

•Équipement agricole spécialisé :Les récolteuses de canne à sucre, les cueilleurs de coton et les tracteurs vignerons utilisent des unités OSPB 100-160 personnalisées pour la géométrie de direction et les conditions de fonctionnement spécifiques de chaque type de machine.

Construction et manutention des matériaux

Les équipements de construction et industriels soumettent les systèmes de direction à des charges de choc sévères, à un fonctionnement continu et à des conditions environnementales difficiles. La série HANJIU OSPB démontre une fiabilité éprouvée dans :

•Chargeuses sur pneus :Les unités OSPB 125-200 supportent les lourdes charges de direction des chargeuses frontales (capacité de 1 à 10 tonnes), avec des soupapes de décharge transversales protégeant contre les dommages causés par les impacts de trottoirs et les forces d'excavation.

•Chariots élévateurs :Les unités OSPB 63-125 assurent une direction précise pour les chariots élévateurs d'entrepôt et de chantier (capacité de 1,5 à 16 tonnes), où la maniabilité dans les espaces confinés est un facteur de productivité critique.

•Chargeuses-pelleteuses :Les unités OSPB 100-160 gèrent les exigences de direction bimode des rétrocaveuses, offrant une direction réactive sur route et une maniabilité précise sur le chantier.

•Chargeuses compactes :Les unités OSPB 80-125 contrôlent les moteurs de roue à entraînement hydrostatique dans les systèmes de direction de direction compacte, où une inversion rapide de direction et un contrôle précis de la vitesse sont essentiels.

•Chariots télescopiques :Les unités OSPB 100-160 fournissent la commande de direction pour les chariots télescopiques, nécessitant un suivi stable en ligne droite et des virages réactifs sur des terrains variés.

•Tombereaux articulés :Les unités OSPB 200-315 gèrent les charges de direction élevées des grands tombereaux articulés (capacité de 25 à 60 tonnes) opérant sur des chantiers de construction et miniers difficiles.

Véhicules industriels et marins

Au-delà des marchés traditionnels de l'agriculture et de la construction, les unités de direction HANJIU OSPB servent des applications spécialisées dans l'automatisation industrielle et les équipements marins :

•Véhicules miniers souterrains :Les chargeuses à profil bas et les véhicules de transport de personnel dans les opérations minières utilisent les unités OSPB 100-160 pour une direction fiable dans les environnements souterrains confinés et poussiéreux.

•Assistance au sol à l'aéroport :Les remorqueurs d'avions, les chargeurs de bagages et les camions de restauration utilisent des unités OSPB 80-125 pour des manœuvres précises à basse vitesse autour des avions et des infrastructures des terminaux.

•Véhicules de pont marin :Les chariots élévateurs marins, les chargeurs de quai et les transporteurs de chantier naval spécifient des unités OSPB résistantes à la corrosion pour fonctionner dans des environnements de brouillard salin.

•Entretien ferroviaire :Les véhicules d'entretien des voies, les rectifieuses de rails et les bourreuses utilisent les unités OSPB 125-200 pour les modes de direction de suivi des rails et de déplacement sur route.

•Entretien municipal et routier :Les balayeuses de rue, les chasse-neige, les niveleuses et les véhicules d'entretien utilitaires utilisent des unités OSPB 100-160 pour des performances de direction fiables par tous les temps.

Gestion humanisée et support après-vente

L'engagement de HANJIU Technology envers la réussite de ses clients s'étend à chaque phase du cycle de vie de l'unité de direction, depuis la consultation initiale sur l'application jusqu'à des décennies d'opération fiable sur le terrain. La philosophie de gestion humanisée de l'entreprise place la réussite opérationnelle des clients au centre de toutes les décisions commerciales, avec l'objectif explicite de minimiser le coût total de possession et de maximiser la disponibilité des équipements.

Réduction des coûts de maintenance

Le coût total de possession de l'unité de direction Orbitrol comprend le coût d'acquisition, la main d'œuvre d'installation, le fluide hydraulique, les changements de filtre, le remplacement des joints et une éventuelle révision ou remplacement. HANJIU aborde chaque élément de coût à travers des programmes ciblés :

•Planification de la maintenance préventive :Recommandations d'intervalles de maintenance personnalisées basées sur les heures de fonctionnement, la gravité de l'environnement et l'analyse de l'état de l'huile hydraulique. Un remplacement des joints correctement programmé évite les pannes catastrophiques qui nécessiteraient le remplacement complet de l’unité.

•Prix ​​du kit de joints :Les kits complets de joints de révision OSPB coûtent entre 55 et 65 % du prix des kits Danfoss équivalents, ce qui réduit directement les coûts de maintenance récurrents pour les exploitants de flotte et les prestataires de services après-vente.

•Réparabilité au niveau des composants :La construction modulaire OSPB permet une réparation économique au niveau des composants — en remplaçant les ensembles Gerotor individuels, les tiroirs de vanne ou les joints d'arbre plutôt que l'unité complète — réduisant les coûts de réparation typiques de 60 à 70 % par rapport au remplacement d'une nouvelle unité.

•Gestion des fluides hydrauliques :HANJIU fournit des conseils techniques gratuits sur la sélection du fluide hydraulique, les spécifications de filtration et l'interprétation de l'analyse de l'huile afin de maximiser la durée de vie de l'unité de direction. Une bonne gestion des fluides peut prolonger la durée de vie des joints jusqu'à 50 % par rapport aux systèmes négligés.

Disponibilité des pièces et service technique

HANJIU maintient un inventaire important d'unités complètes de la série OSPB et de toutes les pièces de rechange dans des centres de distribution stratégiquement situés en Asie, en Europe, au Moyen-Orient, en Afrique, en Amérique du Nord et en Amérique du Sud. Ce positionnement global des stocks permet d'exécuter les commandes de pièces standard dans un délai de 24 à 48 heures vers la plupart des grands centres industriels.

L'organisation des services techniques de l'entreprise fournit des services de consultation en ingénierie d'application, d'assistance au dépannage, de traitement des réclamations au titre de la garantie et d'analyse des pannes par l'intermédiaire des centres d'assistance régionaux. Des ressources techniques, notamment des manuels d'installation, des schémas hydrauliques, des organigrammes de dépannage et des didacticiels vidéo de réparation, sont disponibles via le portail technique HANJIU en anglais, chinois, espagnol, russe, portugais et arabe.

Avantage concurrentiel et proposition de valeur

Dans le paysage concurrentiel des unités de direction Orbitrol, HANJIU Technology offre une proposition de valeur différenciée qui combine une qualité d'ingénierie vérifiée avec des avantages économiques et logistiques significatifs par rapport aux alternatives européennes établies.

Leadership en termes de prix et de performance

L'analyse du marché démontre que les unités de direction de la série HANJIU OSPB permettent de réaliser des économies de coûts d'acquisition de 45 à 60 % par rapport aux équivalents Danfoss OSPB/OSPC, en fonction de la cylindrée, de la configuration du circuit et de l'engagement en matière de volume. Cet avantage tarifaire résulte de :

•Intégration verticale de la fabrication :Le moulage sous pression d'aluminium en interne, l'usinage CNC de précision, la fabrication, l'assemblage et les tests du Gerotor éliminent les marges des fournisseurs intermédiaires et garantissent un contrôle qualité complet tout au long du processus de production.

•Technologie de production avancée :Des investissements substantiels dans les centres d'usinage CNC, les équipements de meulage de précision, les systèmes d'assemblage automatisés et l'infrastructure de test informatisée permettent d'atteindre une efficacité de production comparable à celle des fabricants européens les plus avancés.

•Gestion optimisée de la chaîne d'approvisionnement :Des accords à long terme avec des fournisseurs de matières premières certifiés et une gestion des stocks moderne basée sur un ERP minimisent les coûts d'approvisionnement tout en garantissant une qualité constante des matériaux et la fiabilité du calendrier de production.

•Réseau de distribution efficace :Les relations directes d'usine avec les distributeurs régionaux agréés éliminent les majorations de distribution à plusieurs niveaux caractéristiques des chaînes d'approvisionnement OEM établies, préservant ainsi des prix compétitifs à chaque niveau de la chaîne d'approvisionnement.

Cette structure économique permet à HANJIU de proposer des unités de direction à des prix nettement inférieurs à ceux de Danfoss tout en conservant une qualité d'ingénierie et une précision de fabrication équivalentes - une proposition de valeur qui a entraîné une croissance rapide de la part de marché parmi les équipementiers, les distributeurs de pièces de rechange et les exploitants de flottes soucieux des coûts dans le monde entier.

Vitesse de livraison et chaîne d'approvisionnement

HANJIU maintient une capacité de production supérieure à 100 000 unités de direction Orbitrol par an, avec des délais de livraison standard de 7 à 12 jours ouvrables pour les configurations du catalogue dans toutes les variantes de cylindrée et tous les types de circuits. Les programmes de production accélérée répondent aux besoins urgents avec une livraison aussi courte que 3 à 5 jours ouvrables pour les applications critiques.

Des partenariats logistiques mondiaux avec des transitaires internationaux établis assurent une livraison porte-à-porte fiable vers des destinations dans le monde entier. L'emballage d'exportation utilise des caisses en bois certifiées NIMP-15 avec une protection contre l'humidité scellée sous vide, garantissant l'arrivée dans un état frais d'usine, quelle que soit la durée du transit ou les conditions climatiques pendant l'expédition. La documentation complète d'exportation, y compris les factures commerciales, les listes de colisage, les certificats d'origine, les déclarations de conformité CE et les certificats de test applicables, est préparée en interne pour éviter les retards de dédouanement.

Pour les clients OEM à volume élevé avec des modèles de demande prévisibles, HANJIU propose des programmes de stocks gérés par le fournisseur (VMI) et de stocks en consignation avec des stocks positionnés dans ou à proximité des installations d'assemblage du client. Ces programmes éliminent efficacement les délais de livraison pour les commandes récurrentes tout en optimisant le fonds de roulement et les coûts de possession des stocks du client.

Assurance qualité et certifications

HANJIU Technology exploite un système complet de gestion de la qualité certifié selon les normes ISO 9001 : 2015, avec une certification de marquage CE pour toutes les unités de direction orbitrol de la série OSPB fournies dans l'Espace économique européen et une certification ECE R79 pour les systèmes de direction utilisés sur les véhicules routiers. Le programme d'assurance qualité comprend l'inspection des matériaux entrants, la vérification dimensionnelle en cours de processus, les tests fonctionnels à 100 % en fin de ligne et l'échantillonnage statistique pour une validation de durabilité étendue.

Chaque unité de direction de la série HANJIU OSPB est soumise à des tests de production obligatoires à 100 %, notamment : (1) vérification de la chute de pression en position neutre au débit nominal ; (2) Confirmation de l'exactitude des mesures à plusieurs points de fonctionnement en matière de débit et de pression dans l'enveloppe nominale ; (3) Mesure du couple d'entrée pour vérifier les caractéristiques de l'effort de direction ; (4) Vérification de la pression de fissuration de la soupape de décharge transversale ; (5) Inspection des fuites externes sous pression de service maximale avec stabilisation thermique ; (6) Tests de fonctionnalité des clapets anti-retour ; et (7) vérification de la précision du signal de détection de charge (unités de configuration LS). Toutes les données de test sont enregistrées électroniquement et archivées par numéro de série pour une traçabilité complète de la production, avec des certificats de test individuels disponibles sur demande.

Les certifications des matériaux accompagnent chaque lot de production, vérifiant la conformité aux exigences des spécifications pour les boîtiers en alliage d'aluminium (EN AC-AlSi10Mg(Fe)), l'acier pour vannes (acier à outils en alliage avec traitement thermique approprié), le matériau Gerotor (acier allié avec durcissement de précision) et les composés d'étanchéité (norme NBR 70 Shore A, FKM/Viton en option pour les applications à haute température). Des analyses métallurgiques tierces et une vérification des propriétés mécaniques sont effectuées dans des laboratoires externes accrédités ISO 17025 selon un calendrier trimestriel pour valider les processus de contrôle qualité internes.

Conclusion

Les unités de direction orbitrol de la série HANJIU OSPB représentent une solution techniquement mature et commercialement convaincante pour la direction assistée hydraulique des machines mobiles dans les applications agricoles, de construction, industrielles et marines. L'interchangeabilité totale avec les unités des séries Danfoss OSPB et OSPC — validée par une corrélation dimensionnelle complète, une analyse comparative des performances et un historique détaillé d'entretien sur site — offre la confiance requise pour les spécifications OEM et le remplacement après-vente des installations existantes.

L'intégration de la technologie de dosage de précision Gerotor, de la conception avancée des vannes, de quatre configurations de circuits hydrauliques distinctes (ON, OR, CN, LS) et d'une qualité de fabrication rigoureuse offre la précision de direction, la fiabilité et la durée de vie qu'exigent les équipements mobiles modernes. Combinée à un prix d'acquisition de 45 à 60 % inférieur aux alternatives OEM établies, à des délais de livraison mesurés en jours plutôt qu'en mois et à une philosophie de service après-vente humanisée axée sur la minimisation des coûts de possession sur toute la durée de vie, la série HANJIU OSPB offre une proposition de valeur de plus en plus convaincante sur le marché mondial d'aujourd'hui, soucieux des coûts.

Avec onze variantes de cylindrée allant de 50 à 500 cm³/tr, HANJIU propose la gamme d'unités de direction orbitrol la plus complète du secteur, permettant une conception optimale du système de direction pour les véhicules, depuis les machines utilitaires compactes jusqu'aux plus gros équipements agricoles et de construction. Alors que les constructeurs de machines mobiles et les exploitants de flottes du monde entier cherchent à optimiser la rentabilité des équipements sans compromettre la qualité de la direction ou la sécurité de l'opérateur, HANJIU Technology se présente comme le partenaire stratégique privilégié pour la fourniture d'unités de direction orbitrol, avec un investissement continu dans la capacité de fabrication, l'amélioration du système qualité et la distribution mondiale garantissant le renforcement de l'avantage concurrentiel dans les années à venir.

Références

•Solutions d'alimentation Danfoss :Informations techniques : unités de direction OSPB et OSPC Orbitrol (Publication 520L0545).

•ISO 4925:2020 :Véhicules routiers — Spécification des liquides de frein sans pétrole pour les systèmes hydrauliques.

•ECE R79 :Prescriptions uniformes concernant l'homologation des véhicules en ce qui concerne les équipements de direction.

•ISO 9001 : 2015 :Systèmes de management de la qualité — Exigences (référence de certification HANJIU).

•ISO 4406 : 2017 :Transmissions hydrauliques — Fluides — Méthode de codage du niveau de contamination par des particules solides.

•Catalogue technique HANJIU :Unités de direction Orbitrol série OSPB — Spécifications complètes du produit, dessins dimensionnels, codes de commande et schémas de circuits hydrauliques.

•Bulletin d'ingénierie des applications HANJIU AE-2024-07 :Méthodologie de dimensionnement des unités de direction Orbitrol pour tracteurs agricoles, chargeuses sur pneus et chariots élévateurs.
